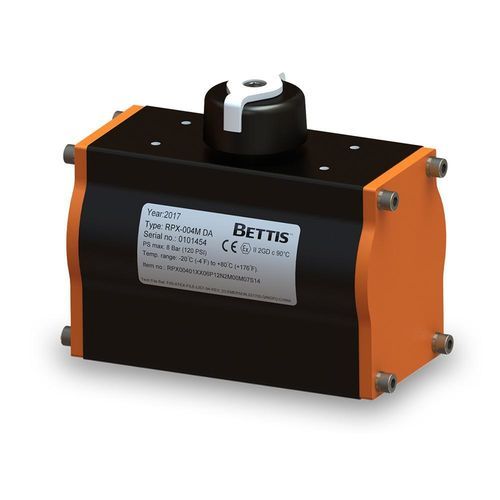

气动阀门执行器 RPX

直角回转齿条齿轮双作用

产品描述
Bettis RPX系列为齿条齿轮式气动执行器，提供13种尺寸，可选择弹簧复位或双作用型号。用于自动化球阀、蝶阀和塞阀等四分之一转阀门。执行器配备挤压铝本体、铸铝端盖及粉末涂层的缎面处理。

主要特点

• 通过阳极氧化外壳、镀锌/铬化小齿轮、粉末涂层端盖、铬化活塞和不锈钢紧固件实现抗腐蚀性能。
• 采用O型圈密封、低摩擦活塞与小齿轮轴承材料及润滑，维护工作量低。
• 双行程限位可精确调整开启和关闭位置。
• 名义旋转90°，在每端可调范围为+5°/-5°。
• 可选端盖行程限制器。
• 弹簧设计以延长循环寿命；弹簧筒允许根据扭矩和压力要求安全快速更换。
• 双齿条与小齿轮设计抵消小齿轮轴的侧向载荷，减少轴承磨损。
• 轴承设计以降低受力并延长循环寿命。
• 符合ATEX（2014/34/EU）、PED（2014/68/EU）及机械指令，适用于广泛工业场合。
• 通过2种ISO钻孔图样和兼容ISO5211及DIN3337的Star Drive实现灵活且经济的阀门安装。
• 标准NAMUR（VDI/VDE3845）接口可安装电磁阀和顶部配件。

技术规格

• 动力来源：气动
• 产品类型：齿条齿轮式气动执行器
• 驱动方式：四分之一转，弹簧复位或双作用
• 认证：ATEX、PED及机械指令
• 控制类型：开/关、定位、调节、ESD
