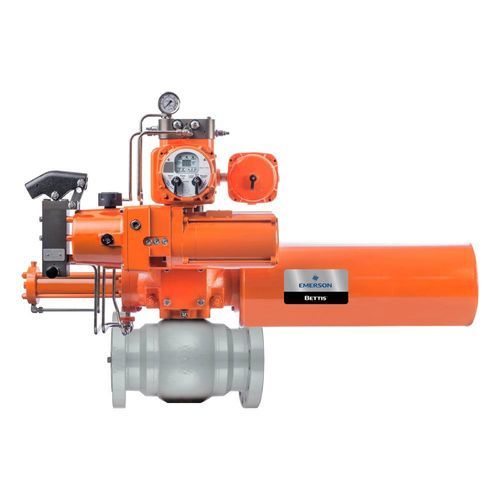

电动液压阀门执行器 Bettis EHO

直角回转双作用IP68

产品概述
Bettis Smart Electro‑Hydraulic Operator (EHO) 是一款自包含的电液执行器，用于驱动四分之一转阀并提供故障安全的紧急停机（ESD）功能。集成液压动力单元、弹簧复位故障安全机构和电子控制，可在远程和危险环境中以低功耗稳定运行。

主要特点

• 本地人机界面：全彩TFT显示屏，显示阀位、报警、配置菜单、温度和实时诊断。
• 通过 DCMlink 提供高级诊断与远程监测，包含扭矩曲线、PST 曲线、运行数据及完整的数据记录。
• 内置 25+ 条警报与告警，并在 HMI 上显示故障排查指导。
• 通信：支持 Modbus、HART（HART7）和 FOUNDATION Fieldbus，便于与工厂控制及资产管理系统集成。
• 故障安全选项：弹簧复位型执行器及可选蓄能器，可在断电时提供多次动作并支持调节控制。
• 低功耗设计；可选太阳能供电方案，适用于远程站点。
• 防护等级：控制箱 IP68；液压执行器 IP67M；电机 IP68。

应用

• 油气、石化及工业工厂的工艺管线紧急停机（ESD）。
• 危险区域四分之一转阀的开/关、隔离与调节控制。
• 需要低功耗且支持太阳能的远程站点安装。

认证与安全

• 认证：ATEX Ex d IIB T4、IECEx Ex d IIB T4；并在适用情况下具备 FM、CSA、PESO、CCOE 等认证。
• SIL 性能：Smart EHO（弹簧复位）达到 SIL 3；标准 EHO 按 IEC 61508 / IEC 61511 达到 SIL 2。
• 为满足危险区域和安全仪表系统（SIS）在 ESD 应用中的要求而设计。

技术规格

• 电源：电液一体，带集成液压动力单元。
• 产品类型：用于四分之一转阀的电液执行器。
• 驱动方式：弹簧复位（故障安全）和双作用可选。
• 控制模式：开/关、隔离、调节和 ESD。
• 通信协议：Modbus、HART（HART7）、FOUNDATION Fieldbus。
• 防护：控制箱 IP68；液压执行器 IP67M；电机 IP68。

可选项

• 蓄能器以储存液压能量。
• 远程运行用太阳能套件。
• 定制配置及用于集中监控的 DCMlink 集成。
