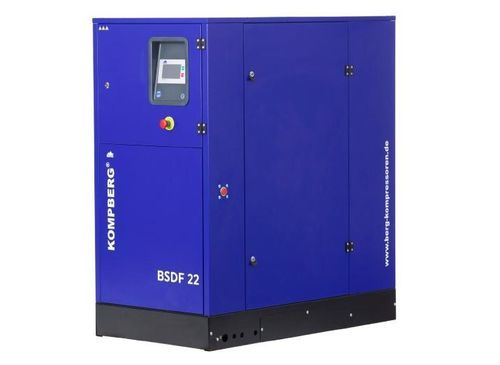

螺杆压缩机 KOMPBERG® BSDF22

空气电动式工业

产品概述
KOMPBERG® BSDF22 螺杆压缩机 — 22 kW 直接驱动，适用于工业压缩空气应用。可选配 BERG Master Controller (RC / RC-S) 用于群组控制、在 PC/移动设备上复制操作面板及远程监控。

BERG Master Controller (RC / RC-S) — 主要功能

• 控制安装在同一压缩空气网络中的压缩机的启停系统
• 监控并维持系统的正确压力
• 在各压缩机之间实现优化的负载分配
• 选择主压缩机（lead compressor）
• 设置压力启停阈值并输入系统控制参数
• 收集并处理被监控系统的信息及信号（RC-S）
• 通过网页界面和 Modbus TCP 远程监控系统状态（RC-S，支持选配 Modbus RTU via RS485）

群组控制模式
压缩机群组可在序列（Sequence）或级联（Cascade）模式下控制。序列控制适用于尺寸相近的压缩机以均衡运行时间；级联控制适用于不同尺寸的机组，其中一台持续运行，其他在需求峰值时启用。

供货情况
交货期：约 6–7 周。

技术参数（摘录）
螺杆压缩机：BSDF 22
工作超压 [bar] — 可选：7.5 / 10 / 13
排量 [m3/min]（7.5 bar）：0.9 – 3.7
排量 [m3/min]（10 bar）：0.9 – 3.1
尺寸（长×宽×高）[mm]：720 x 1300 x 1460
压缩空气接口：G 3/4
重量：520 kg（技术表）；570 kg（元数据声明）
环境温度范围 [°C]：+5 至 +40
冷却气流需求 [m³/h]：3500
压缩空气出口温度：约比环境温度高 10 °C
声级 L [dB(A)]：70
传动方式：直接驱动（1:1）
额定电机功率 [kW]：22
电机能效等级：IE3
电机防护等级：IP 55
供电电压 [V]：400/3/50
推荐供电电缆截面积 [mm²]：3x16 + PE
保护熔断器 [A]：63

随附 / 相关文档

• Technical Data Screw Compressor KOMPBERG® BSDF22（技术资料）
• Spare parts and maintenance kit for KOMPBERG® BSDF22（备件与维护套件）
• Screw compressors operation and maintenance manual（KOMPBERG 系列 使用与维护手册）
• 22 kW technical data (BSDF technical PDF)

特性 / 技术规格

• 型号：KOMPBERG® BSDF22
• 额定电机功率：22 kW
• 电机能效等级：IE3
• 电压 / 相数 / 频率：400 V / 3 / 50 Hz
• 传动：直接驱动
• 工作环境温度：+5 °C 至 +40 °C
• 冷却气流需求：3500 m³/h
• 压缩空气出口温度：约比环境温度高 10 °C
• 噪声等级：70 dB(A)
• 压缩空气接口：G 3/4
• 尺寸（长 x 宽 x 高）：720 x 1300 x 1460 mm
• 重量：520 kg（技术表）；570 kg（声明）
• 可选过压：7.5 / 10 / 13 bar
• 排量范围：7.5 bar: 0.9–3.7 m3/min；10 bar: 0.9–3.1 m3/min
• 推荐电缆：3x16 + PE；熔断器：63 A
