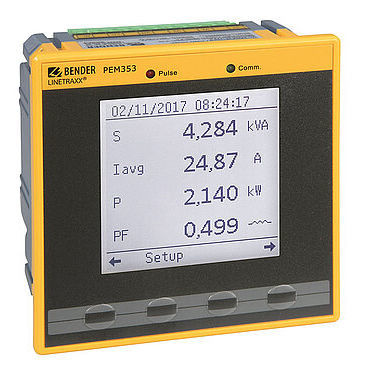

电测量仪器 LINETRAXX® PEM353

电能质量电压频率

不同类型的测量值(参考特征/功能) 电能质量监视 带报警转发的极限值监视(设置点) 带存储功能和时间记录的电能和功率测量 可配置起始页，包含4个测量数量 N线测量和监视 (仅PEM353-N) 特点 1. 电量的测量，例如： – 相电压 (单独地 + Σ) UL1, UL2, UL3，用V表示 – 线电压 (单独地 + Σ) UL1L2, UL2L3, UL3L1，用V表示 – 相电流 (单独地 + Σ) I1, I2, I3 ，用A表示 – 中性点电流In (计算的)用A表示，I4 (测量的，仅PEM353-N)用A表示 – 剩余电流Ir (计算的，仅PEM353-N)用A表示 – 频率f用Hz表示 – 每相导线的功率 (单独地 + Σ) P用kW表示，Q用kvar表示，S用kVA表示 – 置换因数 (单独地 + Σ) cos (φ) – 功率因数 (单独地 + Σ) λ – 主动和被动的电能输入 (单独地 + Σ) 用kWh, kvarh表示 – 动和被动的电能输出 (单独地 + Σ) 用kWh, kvarh表示 – 电压相位角 (LN或LL，单独地) 用°表示 – 电流相位角 (单独地) 用°表示 – 电压不平衡，用%表示 – 电流不平衡，用%表示 – 谐波失真 (THD, TOHD, TEHD)，用于U和 I– k-因数用于I – 振幅因数用于I – 总需求失真 (TDD) 用于I 2. 电能表 精度等级符合标准IEC 62053-22: 0,5 S LED(脉冲)用于有功功率和无功功率 2组脉冲输出 (仅PEM353-P) 全相和单相电能表 – 每个有功功率和无功功率的输入、输出、净值和总值 – 总视在功率 多达4个脉冲计数器(例如:气体、水、空气、热) 3. 电能测量的使用时间 可多达8个电表 电表开关通过数字输入或 根据时间表或，2个时间表进行资费转换 每个电表的总相位和单个相位电能计算 – 每个有功功率和无功功率的输入和输出 – 总视在功率 每个电价的总相功率(P、Q、S)的峰值需求 4. 电能表日志 - 可记录12 个月 全相电能表 – 每个有功功率和无功功率的输入、输出、净值和总值 – 视在功率 每个电价的全相电能表 – 每个有功功率和无功功率的输入和输出 – 总视在功率 5. 总相功率(P、Q、S)和电流的负载数据 可配置变化的平均值/平均值（需求） 下一个平均值的需求预测 带时间戳的峰值需求日志 – 总相功率和电流 (P, Q, S) – 每个电价总相功率 (P, Q, S) 6. 45个带时间戳的测量质量的最大和最小值的日志 7. 通过设置点和报警转发限制值监视 9个可参数化监视点(设置点) 25个测量数量可供选择 通过显示屏和/或数字输出发出警报(DO) 监视限制值冲突(超过/低于限制值) 可调节的迟滞 8. 事件日志(SOE 日志) 100 个带时间戳的条目，分辨率1ms 更改设置、设置点和DI/DO 系统信息 限制值冲突 9. 加载数据日志：每日和每月日值(仅PEM353-N) 每日日志 – 60天（2个月） – 每个有功功率、无功功率和视在功率的总相电能 – 总相功率(P、Q、S)的峰值需求 每月日志 – 36个月 (3年) – 每个有功功率、无功功率和视在功率的总相电能 – 带时间戳的总相功率的每月峰值需求(P、Q、S) 10. 数据记录器(仅PEM353-N) 5 台记录器，每台最多16个通道 从328个测量值中选择通道 可配置间隔：60s至40天 记录时间：例如100天，时间间隔15分钟 11. 简单便捷的操作 – 大尺寸背光液晶屏 – 显示密码保护 – 有4个可选测量数量的标准显示 12. 其他功能 连接故障检测(频率、电压/电流故障、测量电流变压器的错误极性、旋转磁场) 工作小时计数器 13. 通信接口和协议 与电隔离的RS-485接口(1,200至38,400 bit/s) 用于通信的LED
