CCD车轮对准机 Q.Lign 360 START

车用

产品概述

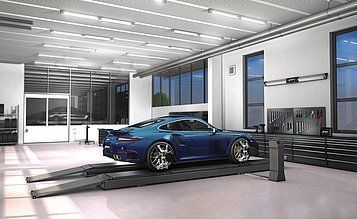

小空间的大能量：Q.Lign 360 START 在紧凑型、节省空间的 CCD 系统与完整 3D 对中设备之间架起桥梁，在适合较小车间的占地内提供真正的 3D 性能。该系统可墙挂、平板控制，将标准工位转变为高级 3D 对中区域。

设计与安装

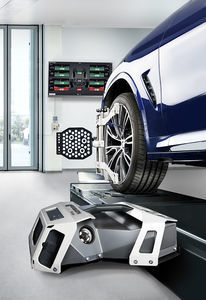

• 墙挂式设计：不占用地面空间；释放升降机周围区域，便于无障碍作业。
• 真正的 360° 可操作性：升降机周围无金属横梁 — 技术人员可安全、全面接近车辆。
• 升降机完全适配：轮辋偏摆补偿可在地面完成；升起状态下可进行机械调整。采用光学跟踪（非机械）。
• 灵活安装：适用于距墙体 1.8–3.3 m 的升降机；可选伸缩墙体支架，可使从转盘中心到墙体的距离达到 4.17 m（4170 mm）。

运行效率与硬件

• 随时可用：安装目标板即可在任意升降位置立即开始测量。
• 平板控制的工作流程：通过移动平板执行整个校准流程 — 无需手推车/立柱/PC/打印机。
• 通用 MultiFit 夹具：快速、自中心安装，适配 13"–22" 轮圈，无需额外配件。
• 快速投资回报：更快的设置和结果，使车轮定位成为有利可图的增值服务。

软件与报告

• Stream-to-X：可在电视、PC、笔记本、平板或智能手机上访问软件。
• 加速工作流程：高性能软件加快对中流程。
• 直观操作：为不同经验水平的技术人员提供引导式工作流程。
• 清晰专业的报告：为客户透明度提供简明的打印输出。
• 连接式报告：PDF 报告可在网络上访问并与客户共享。

随货清单

• 带 4 台摄像头的摄像梁
• Q.Lign 显示模块
• 4 个带 AutoID 的测量板
• 平板电脑
• 制动夹具和方向盘锁
• 电源盒用于供电
• 用于国际车辆规格的 Key Card

请注意：随货清单不包含转盘或车轮夹具；需另行订购或现场提供。

技术参数

• 电源连接：90-264V | 1Ph | 47-63Hz
• 测量系统：带固定测量梁的 3D
• 包装单位：1 托盘
• 占用宽度：2595 mm
• 数据传输方式：无线
• 摄像头至转盘中心距离：1800 - 3300 mm
• 升降机前柱净空（最小）：2800 mm
• 显示尺寸：10 in
• 功耗：45 W
• 传感器数量：4 pcs
• 轴距：1750 - 4600 mm
• 安装高度：2800 mm
