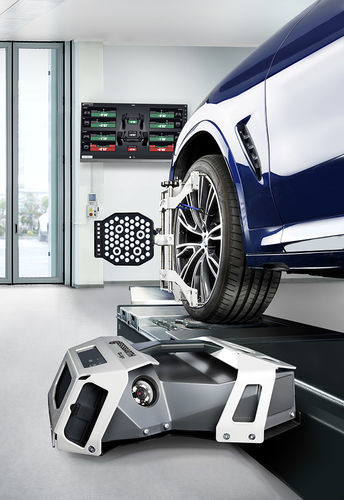

3D车轮对准机 Q.LIGN START

车用

Q.Lign Start

概述

• 面向专业维修车间的3D车轮定位系统 Q.Lign Start。
• 车载计算能力取代传统PC拖车，配备平板显示并支持直接流媒体输出。
• 节省空间的安装，可适配地上和地埋举升机，适用于任何工位。
• 基于Q.Lign软件平台，操作流程直观一致。

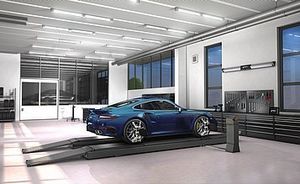

适配任何空间 — 适合任何工位与举升机

• 适用于各类举升机的节省空间安装，地面式与埋地式均可。
• 车载计算避免使用移动PC拖车。

持续高效

• 支持连续有线供电，配置可即刻投入高产能车间使用。
• 设计用于稳定、不中断的测量周期。

高速 — Q.Lign 软件平台

• Q.Lign各产品间一致的直观工作流程，减少操作员培训时间。
• Stream-to-X：可将软件画面直接显示到电视、PC、笔记本或智能手机。
• 无缝集成车间：可在车间内任何位置访问、共享和打印报告。

简化的车轮定位

• 快速识别需要碰撞修复的车辆。
• 可在任意车轮位置使用任意标靶进行测量，节省时间并减少人为误差。
• 实时传感器同步确保首次测量即可实现方向盘正确居中。

以客户为先

• 为客户和保险公司提供清晰易懂的打印报告。
• 按主题生成报告（例如保险报告），而非单一通用格式。
• 通过Key Card或数据库更新直接获取OEM车辆规格数据。

交付范围

• 2x Q.Lign Start 传感器头
• 用于直接流媒体到电视、PC、笔记本或平板的显示模块
• 平板电脑
• 电源与电缆
• 4x 自动识别标靶
• Q.Lign 软件（不含 ADAS 功能）
• 国际车辆规格 Key Card
• 举升机适配件
• 方向盘固定及制动固定装置

请注意：交付范围不包括转盘或车轮夹具；这些需另行订购或提供。

配件与选项（部分）

• Beissbarth 车辆推车用打印机
• 磁性夹具套装（不同直径与螺栓圈）
• 方向盘固定器、制动固定器
• 铝制转盘填充件
• 夹具存放套件与墙面支架
• 带称重传感器的 RaceScales 精密转盘
• Q.Grip 适配器套装与 MultiFit 夹具
• 带27"显示器的推车、墙板与举升适配件
• 用于移动作业的电池、应急电源箱与充电站

技术参数（表）
电源连接：100 - 230 V | 50 - 60 Hz | 单相
包装长度：1080 mm
包装宽度：960 mm
包装高度：900 mm
毛重：100 kg
测量系统：3D
重量：80 kg
包装单位：1 托盘
数据传输类型：无线
功耗：65 W
蓄电池容量（电荷）：—
最小轮胎规格：—
最大轮胎规格：—
最大轴距：5000 mm
转盘承载能力：—

技术规格

• 型号：Q.Lign Start
• 测量原理：3D 车轮定位
• 电源连接：100–230 V，50–60 Hz，单相
• 功耗：65 W
• 运行重量（系统）：约 80 kg；包装毛重：100 kg
• 包装尺寸（长×宽×高）：1080 × 960 × 900 mm
• 最大可测轴距：5000 mm
• 数据传输：无线
• 随附：传感器头、显示模块、平板、电源与电缆、4 个自动识别标靶、Q.Lign 软件（无 ADAS）、车辆规格 Key Card、举升适配件、方向盘和制动固定装置
• 可选配件：转盘、车轮夹具、磁性夹具、Q.Grip 适配器、RaceScales、电池、应急电源箱与充电站、各类 OEM 专用快装夹具与适配器
• 品牌：Beissbarth
