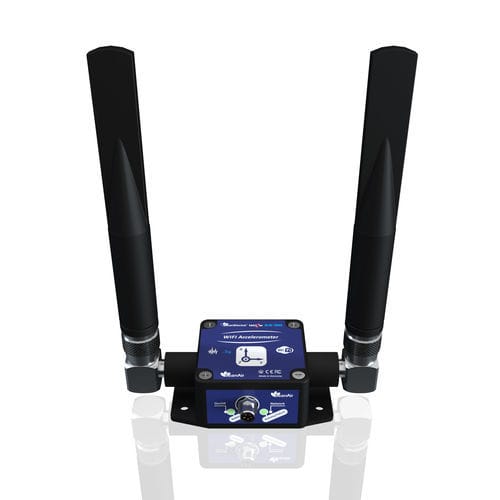

三轴加速度计 BeanDevice® Wilow® AX-3D HG (High Gain Antenna)

MEMS无线型紧凑型

产品概述：BeanDevice® Wilow® AX-3D 是一款超低功耗 (ULP) 三轴 Wi-Fi 振动传感器，专为高精度监测工业和结构应用中的加速度、峰值颗粒速度 (PPV) 和振幅而设计。它集成了数据记录器，具有可靠的实时性能、坚固耐用的设计、多种安装方式（螺钉或磁性）和灵活的天线配置（嵌入式低调雷达天线罩或高增益天线罩）。太阳能收集功能可在苛刻的环境中实现自主免维护运行：通过 Wi-Fi 技术测量加速度（±2g）、PPV 和振幅，具有高达 2 kHz 的动态测量能力，可进行实时数据传输：支持 MQTT 协议：支持 MQTT 协议：与物联网生态系统无缝集成，实现高效、低延迟的数据通信：IP67/NEMA 6 防水等级，轻质铝合金外壳（65 × 59 × 35 毫米，220 克 - 雷达天线版本）： 0.超低功耗：省电模式下为 3 mA，集成数据记录器支持每个传感器通道多达 772,900 条记录（流模式）：天线选项：天线罩天线：适用于空间受限的应用：高增益天线：针对远距离无线通信进行了优化。高级振动分析工具：BeanScape® Wilow® Premium 监督软件，用于 Beanair® 无线传感器网络 (WSN)：实时监测：振动和速度数据可视化：综合分析工具：FFT（快速傅立叶变换）、PPV 和速度测量：自动报告：带有 PPV 值的 FFT 结果和符合 DIN 4150-3 标准的速度分析报告：电源选项：USB 5VDC 电源：太阳能电池板连接：应用：建筑工地地面振动监测机车车辆动态测量机车车辆测试和测量建筑物和基础设施结构健康监测（SHM）用于预测性维护和诊断的振动分析技术规格：专用于振动和 PPV 监测的 MEMS 加速计测量范围：±2g最大采样率：每轴 2 KSPS极低噪音密度：45 μg/√Hz开放标准、低功耗、可靠的 WIFI 技术：IEEE 802.11 b/g/n（2.4Ghz 频段）无线射程：使用高增益天线：100-200 米（长距离），40-80 米（短距离）；使用集成天线罩天线：50-100 米（长距离），20-50 米（短距离））MQTT 数据交换协议集成数据记录器：每个传感器通道多达 772,900 条记录通过电子邮件自动报警（BeanScape® Wilow® Premium 和 RA）：符合 DIN4150-3 标准的 FFT 和 PPV 报告实时数据显示：集成可充电电池：900mAhUSB 5VDC 电源太阳能电池板连接：8-24VDC（EHR 选件）OTA：通过 WIFII 进行空中固件升级工业工作温度：40°C 至 +65°C工业工作温度：40°C 至 +65°C工业工作温度：40°C 至 +65°C工业工作温度：40°C 至 +65°C -加速度计规格：基于 MEMS 技术的高精度三轴加速度计测量范围：±2g灵敏度：660 mV/g典型非线性：±0.1% FS24 位三角积分 ADC，带温度补偿传感器频率响应 (-3 dB)：DC 至 800 Hz最大采样率：每轴 2 kSPS噪声频谱密度：45 μg/√Hz零-g偏移量随 RT 温度的变化：±0.2 mg/°C灵敏度随 RT 温度的变化：±0.01 %/°C（XY），±0.02 %/°C（Z）偏移量比率误差：4 毫克灵敏度比率误差：±1.25 %（X-Y），±0.2 %（Z）跨轴灵敏度：0.02%板载温度传感器：范围 -40°C 至 +65°C，精度 ±1°C抗混叠硬件滤波器：巴特沃斯二阶滤波器已在工厂校准，校准设置已在传感器闪存中备份RF 规格：无线协议栈：IEEE 802.11 b/g/nWSN 拓扑：点对点 / 星形 / 集群树加密引擎WPA2、WPS2 数据传输速率：UDP: 16 Mbps，TCP: 13 MbpsRF 特性：ISM 2.4GHz，天线分集TX 功率：18 dBm @ 1 DSSS，14.5 dBm @ 54 OFDMRx 灵敏度：-95.7 dBm @ 1 DSSS，-74.0 dBm @ 54 OFDMMaximum Radio Range：天线：高增益天线：2 x N 型天线 5dBi；天线罩天线：2 x 天线 1.9 dBiOTA：通过 WIFIM 进行空中固件升级机械与环境：铝外壳尺寸：35x59x65 毫米（不含天线罩）；天线：2 x N 型天线 5dBi；天线罩天线：2 x 天线 1.9 dBiOTA：通过 WIFIM 进行空中固件升级机械与环境：铝外壳尺寸：35x59x65 毫米（不含天线罩）；天线：2 x N 型天线 5dBi；天线罩天线：2 x 天线 1.9 dBiOTA：通过 WIFIM 进行空中固件升级机械与环境：铝外壳尺寸：35x59x65 毫米（不含天线罩）；天线：2 x N 型天线 5dBi：重量：220 克（含内置电池，不含安装选件）抗冲击性：50 毫秒内 100 克工作温度：-40°C 至 +65°C最高湿度：90%RHN 规范和无线电认证：CE、FCC、ARIB STD-T66、ROHSIP|NEMA 等级：IP67 | Nema 6电源：高密度锂离子充电电池：900 mAh集成锂离子电池充电器外部电源：USB 电源 5V，可选辅助外部电源：随机附件：M8 塑料盖（1 个，编号：WL-PC）M8 转 USB 电缆（1 条 M8-6pins 转 USB 电缆，2 米，编号：WL-CBL-M8-6P-USB-2M）电源打开/电源关闭磁铁（1 个，编号：WL-MGN）墙壁安装套件（4 个 M5 螺钉+锁紧螺母，编号：WL-WIFI-SCMKIT）可选附件和服务：电源：壁插式开关电源 12V @ 1.25A，带 USB 插头（适配器适用于不同地区）M8 电缆：防水（IP67），屏蔽，2 米或 5 米（参考：WL-CBL-M8-6P-2M、WL-CBL-M8-6P-5M）独立太阳能供电系统：高效太阳能电池板，带充电控制器和铅酸蓄电池（各种型号）太阳能电池板：多晶硅，5W，12VDC，铝框，防水 IP67（参考号：WL-SLP-5W-2M，WL-SLP-5W-5M）校准证书（参考号：WL-CERT-CAL）
