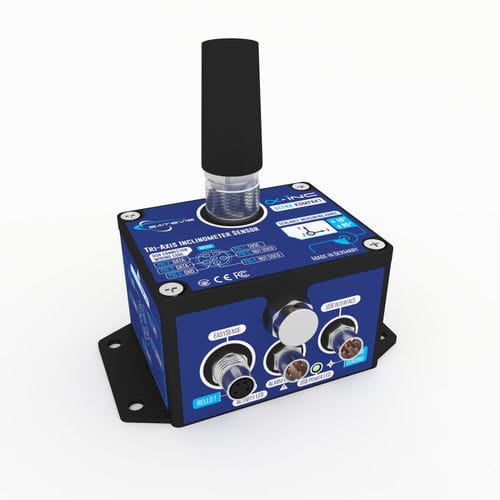

3轴测斜仪 Satevis Alpha-INC-SK 10T

USBLoRaWAN协议MEMS

产品概述：Satevis® Alpha-INC SK 10°（SK：Super Kompakt）是一款无线三轴倾角传感器（可扩展范围为 ±10° / ±90°），集成了开放标准的 LoRaWAN® 协议，是结构健康监测 (SHM)、岩土工程应用、土地测量和智能基础设施项目的理想之选。Satevis® Alpha-INC SK 10° 可与第三方云平台（TTN、Chirpstack、Datacake 等）或专有云软件 CommonSense® 轻松集成，确保灵活部署和实时数据洞察。Satevis® Alpha-INC SK 10°具有强大的性能和适应性，是在关键基础设施应用中进行精确监测的明智之选。产品发布时间：11月底主要特点：三轴倾角仪传感器易于安装，可扩展范围为±10°/±85°传感器精度/重复性（满量程，25°C）：±0.开放标准的 LoRaWAN® 协议，具有 868-923MHz 不同的频率规划超长距离：在 L.O.S（视距）情况下为 8 公里-10 公里，在 NLOS（城市环境）情况下为 500 米-1 公里坚固防水的铝制外壳超低功耗电池寿命长达 7 年内置数据记录器：提供关键传感器信息，包括传感器类型、校准设置和日期、警报阈值（临界、严重、轻微）、传感器零偏和日期：可自定义报警阈值：为每个测量通道设置独立的报警阈值，并采用灵活的 AND/OR 逻辑进行复杂的触发：可选的干触点报警输出可轻松与外部报警系统、PLC 或楼宇管理系统 (BMS) 集成。根据用户定义的传感器阈值，支持三种可配置的报警级别--轻微、严重和危急：云平台可远程发布命令，进行传感器配置更新、报警阈值调整、传感器自诊断和远程归零/清零。直观的消息类型仿照标准 HTTP 方法（POST、GET）。即用型 JavaScript 源代码示例可与流行的 LoRaWAN® 网络服务器（如 The Things Network (TTN) 和 Chirpstack）集成！当与外部报警系统集成时，"Hello!"功能可让您通过向报警输出发送短脉冲来测试连接，确保功能正常，而不会触发实际报警。利用自动归零功能轻松安装传感器：传感器归零功能简化了安装过程，即使在使用角度支架的情况下也是如此。要启用归零功能，请将磁铁按住 "传感器归零 "标签 10 秒钟以上；LED 活动指示灯会闪烁蓝光，所有传感器轴 X/Y/Z 都会执行归零。应用：天线基站倾斜监控桥梁监控建筑工地监控隧道监控货船监控飞机监控随附配件：1 x 锂原电池 - D 号电池 19Ah 带电池拆卸带1 x 用于传感器归零和 "你好 "功能的磁铁2 x 用于电源和外部可选传感器的 M8 帽1 x USB 至 M8 电缆适配器，2 米长1 x 自汞齐化带（25 厘米长）1 x LoRaWAN® 天线（参见参考构建器上的天线选项）可选配件和服务：90° 支架安装（带集成孔眼），带 4 x M5 螺钉 + 锁紧螺母磁性安装套件3D 打印 ... 材料连接器屏蔽Satevis 提供的校准证书技术规格：倾角仪技术：可扩展测量范围：用户可选范围为 ±10° 或 ±85°，具有自动范围调整传感器分辨率： 0.噪音密度：±10° 量程： 0.Y 轴上为 0007 °/√Hz，X、Z 轴上为 0.008 °/√Hz；±85° 范围内为 0012 °/√Hz： 0.传感器精度/重复性（满刻度，25°C）：±10° 测量范围为 ±0.01°，±85° 测量范围为 ±0.02°。传感器精度（满刻度，25°C）：±10° 测量范围为 ±0.015°，±45° 测量范围为 ±0.02°，±85° 测量范围为 ±0.02°。偏移寿命漂移（25°C 时）：±0.08°传感器频率响应（-3 dB）：直流至 10 Hz（±10° 测量范围），直流至 40 Hz（±85° 测量范围）校准：工厂根据 9 个参考点进行校准：绝对 0°、±5°、±10°、±30°、±45°，校准设置可在传感器闪存中备份。校准方法：传感器调零功能：传感器调零功能：安装后，用磁铁吸住 "传感器调零 "标签约 10 秒钟，即可对所有传感器轴 X/Y/Z 进行调零：范围：-40°C 至 +75°C；测量分辨率：±0.06°C；传感器精度：±1°CRF 规格：LoRaWAN V1.0.2 REVB CLASS A；仅限 OTAA；频率计划可配置（欧洲 868MHz、美国 915MHz、澳大利亚 915MHz、亚洲 923MHz、韩国 920MHz、印度 865MHz）；发射功率：14dBm @868/915MHz；接收器灵敏度：-136.5dBm（SF12，125KHz BW）；链路预算：158dB；最大无线电传输速率：1.5GHz（SF12）：158dB；最大无线电距离：L.O.S./农村环境中 8-10 Km，NLOS/城市环境中 500m 至 1km；防水 N 型全向天线，增益 5 dBi 或 2dBi / VSWR ≤ 2.0；尺寸：2dBi 为直径 22 x 64 毫米，5dBi 为直径 22 x 180 毫米电源：集成 D 型原电池（非充电式亚硫酰氯锂电池，D 型，容量 19Ah，最大电压 3.6 伏）；3.3V 时的电流消耗：数据采集期间为 15 至 20 mA，无线电传输期间为 35 mA @14 dBm，数据记录器/刻录机：每个传感器通道 322,000 次记录（4 个通道：三轴倾角仪，1 个内部温度计）；每个传感器通道 246,000 次记录（6 个通道：三轴倾角仪，1 个内部温度计）：三轴倾角仪、1 个内部温度、外部温度、外部湿度）；记录信息：UTC时钟、数据测量、监控模式；LNS远程配置：数据记录器启动/停止/擦除；下载方式：报警输出（可选）：3 x 干触点输出，用于触发外部报警系统：轻微警报、严重警报、临界警报；连接器类型：M8-5 针公插座环境和机械：铝制防水外壳；尺寸（长x宽x高）：111x51x64 毫米（不含天线）；重量：350 克；IP67 | Nema 6 / IP68（安装 M8 连接器帽，天线连接器周围使用自熔断器）；抗冲击性：50 毫秒内 100 克；工作温度：-40°C 至 +75°C（建议在 +75°C 以上长期暴露在阳光下时使用遮阳罩）；安装基座：螺钉安装；相对湿度：0 至 98 %RH；认证：CE 标签指令 R&TTE（无线电）ETSI EN 300 328、FCC（北美）、ARIB STD-T66 Ver 3.6、HS Code： 9031.80.20、EAR99、ROHS - 指令 2002/95/E可选外部传感器（Easy-Sense）：温湿度传感器（EASY-SENSE-TH-CL-XX）、位移传感器（弹簧复位或球形接头）（SAT-EASY-SENSE-DISP-SR-XX、SAT-EASY-SENSE-DISP-BJ-XX）
