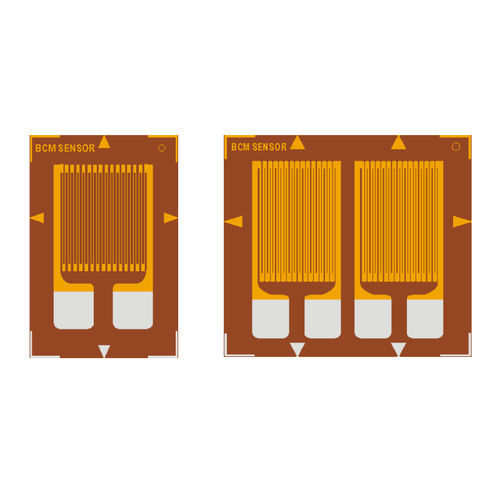

电阻式应变仪
电阻式线性单网格

电阻式应变仪
电阻式应变仪
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术
电阻式, 电阻式
几何形状
线性, 单网格, 双轴向, 双网格
其他特性
用于应力分析, 力值测量, 高精度, 柔性, 封装, 用于钢材, 表面, 半点桥, 具有补偿电阻器, 高性能
强度

最多: 6,000,000 Ohm

最少: 175 Ohm

应变灵敏度系数(k)

最多: 2.2 unit

最少: 1.86 unit

产品介绍

BCM SENSOR线性应变片是专门为制造采用弯曲梁工作原理的精密力传感器而开发的。为了这种特殊的应用,线性应变计是经过温度和蠕变补偿的,并且可以根据要求进行封装或开口。 卡尔玛应变片可以用有效模量补偿(EMC)来制造。EMC测量仪主要用于制造低成本的力传感器,因为有了EMC测量仪,制造商可以省去补偿电阻的使用,实现灵敏度补偿。 对于蠕变补偿,有18个蠕变代码:"N10,N9,N8,...,O,...,P5,P6,P7″。N10 "是最负面的蠕变代码,而 "P7″是最正面的代码。O "代表适度的蠕变代码。对于特定的应变片,请在下面几页的 "选项*9 "中找到其尺寸下面的可用蠕变代码。如需定制蠕变码,请咨询BCM SENSOR。 关于应变仪的自温补偿(STC)、蠕变补偿和EMC的更多信息,请分别参考BCM SENSOR网站上的相应文章。 背衬材料 - 改性酚醛树脂(F),改性聚酰亚胺树脂(I),复合聚醚酮(B),高级复合聚酰亚胺(A),复合聚酰亚胺(L)。 工作温度范围 - -F背胶30~+80℃,I背胶-85~+150℃,B背胶-45~+150℃,A背胶-195~+200℃,L背胶-55~+150℃。 电阻的公差 - <±0.1% 测量因子的分散性 - 10^7在1000µε

---
