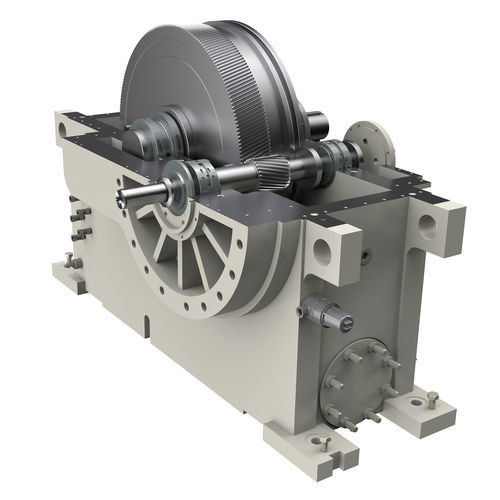

螺旋齿轮减速机

精准高性能高速

概述
Lufkin Gears的一体化齿轮箱解决方案为定制设计的减速箱，旨在提供高性能、耐用性和长期可靠性。每台设备均配备完整的工程支持，以满足复杂的设计与集成需求。该类齿轮箱可承载重型叶轮壳体并尽量降低振动，必要时可按API 613、API 617及ATEX要求设计。

优势

• 100余年的工程经验、创新、现场支持经验及全球定制解决方案
• 高刚性、超紧凑设计，减轻重量并具有极低的噪声与振动特性
• 可定制选项，针对复杂轴线配置提供高度集成灵活性

特点

• 整体或压配的推力套环，可在承受外部工艺力的同时耐高滑动速度
• 小齿轮轴可配备Hirth齿；可选轴驱动油泵以确保在所有工况下润滑
• 通过转子动力学（包括叶轮间交叉耦合）、有限元分析（壳体模态）和特定运行试验进行设计与性能验证

应用

• 用于电动机或涡轮驱动的空气及其他气体压缩；也适用于以涡轮膨胀机驱动发电机的能量回收
• 小齿轮转速高达50,000 rpm；传递功率高达25 MW；齿轮比高达15:1
• 适用于化工及石油天然气行业，包括气体压缩、空气分离、发电和碳捕集

齿形与推力套
齿轮通常采用单螺旋以更好地控制轴向游隙，必要时可采用双螺旋。单螺旋设计采用整体或压配推力套来消除高速小齿轮上的多余推力轴承，提高效率。齿面经精密磨削，可通过修形纠正扭转和弯曲接触不匹配。热处理选项包括渗碳、氮化或整体淬火，按需选择。

齿轮箱壳体
壳体按需定制并通过有限元分析验证，以满足涡轮设备的安装和载荷要求。壳体盖可设计为在不拆卸叶轮壳体的情况下拆装。轴承可在内部约束，使盖板移除时齿轮元件仍保持定位。壳体采用厚钢板制造以保证刚性和使用寿命。油泵安装可选轴驱动或在壳体上偏置安装。

轴承
提供多种轴承设计选项以满足应用需求，包括滑动轴承、锥面推力轴承、tilt-pad（倾斜垫）滑动轴承、tilt-pad推力轴承以及整体挤压膜阻尼轴承。

稳定性
通过对小齿轮进行定制调谐，使其远离临界转速运行，从而实现稳定性。设计工作包括确定叶轮和密封的重量/惯量要求以及叶轮间的交叉耦合数据，以确保无故障运行。可按API 613和API 617提供非阻尼、阻尼及稳定性分析。

状态监测
可在所有轴上提供Bently Nevada（或同等）等状态监测解决方案，以监测径向和轴向振动及相角。可安装磁性测速拾取器以检测齿轮齿或具有特定齿数的齿轮。嵌入式单通道和双通道RTD或热电偶用于轴承温度监测。

技术规格

• 型号 / 命名：Integrally Geared Solutions
• 小齿轮转速：高达50,000 rpm
• 功率传递：高达25 MW
• 最大齿轮比：高达15:1
• 标准：可按API 613、API 617设计；提供ATEX选项
• 齿轮类型：单螺旋（典型）或双螺旋
• 推力套：整体或压配
• 齿轮材料与处理：渗碳、氮化、整体淬火等按需选择
• 轴承选项：滑动、锥面推力、tilt-pad 滑动、tilt-pad 推力、整体 squeeze-film 阻尼器
• 验证与分析：转子动力学、有限元分析（壳体模态）、运行试验；提供非阻尼/阻尼稳定性分析
• 状态监测：振动探头、相位检测、磁性测速拾取器、用于轴承温度的RTD/热电偶
