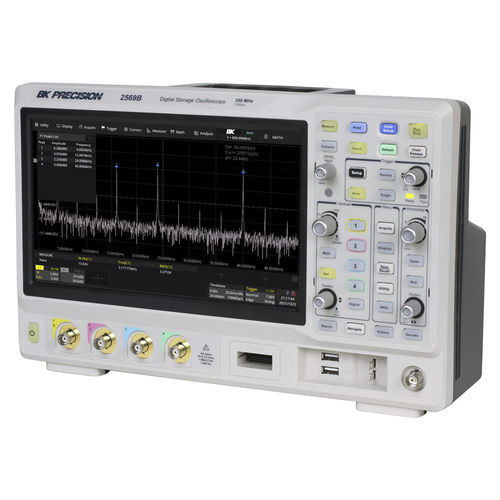

数字示波器 2569B-MSO

混合信号便携式台式

2560B 数字存储 (DSO) 和混合信号示波器 (MSO) 系列提供 4 通道配置的 100 MHz、200 MHz 和 350 MHz 带宽型号，采样率为 2 GSa/s，最大存储深度为 200 Mpts。此外，这些示波器还配备了 10.1 英寸大电容式触摸显示屏，提供 1024 x 600 分辨率和直观的触摸屏手势。该系列示波器利用新的软件功能扩展了调试功能，包括区域触发器、Bode 图和功率分析。所有型号均标配 50 MHz 任意波形发生器以及 I2C、SPI、UART、CAN 和 LIN 协议的串行解码。DSO 型号在购买后可随时升级为 MSO，提供 16 个数字通道。另外，还提供用于 FlexRay、I2S、CAN FD、MIL-STD-1553B、SENT 和曼彻斯特协议串行解码的软件升级。如需购买任何选件的许可证密钥，请填写许可证申请表。 2 GSa/s 最大采样率 200 Mpts 最大存储深度 波形更新率为 120,000 wfms/s（正常模式）和 500,000 wfms/s（序列模式） 16 个数字通道，带逻辑探头组（包括 -MSO 型号） 串行总线解码，支持 I2C、SPI、UART、CAN 和 LIN 协议 50 MHz DDS 波形发生器和 Bode 图 功率分析功能可评估 11 种不同的电源参数 分段采集和历史记录功能，最大可存储 90,000 帧数据 数学功能支持 2 条轨迹、FFT 操作和公式编辑器 可通过内置网络服务器或 PC 软件进行远程控制 通过/失败触发输出和 EXT 触发
