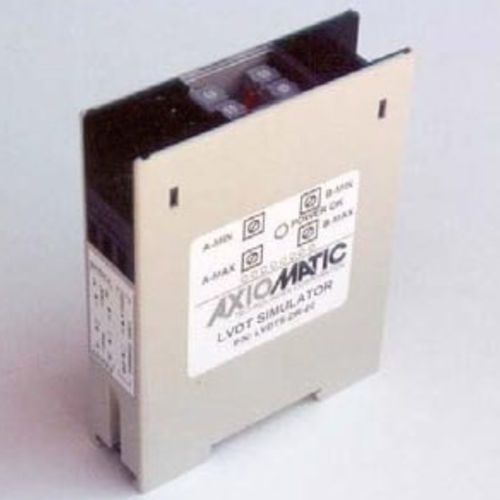

模拟器 LVDTS-DR-02

LVDT/RVDT 模拟器用于测试 LVDT（线性可变差动变压器）或 RVDT（旋转可变差动变压器）传感器。通过 0-10VDC 命令信号输入和激励（驱动输入），该设备可提供 1-5VAC 两路模拟输出。内部 3kHz 振荡器可用作替代激励源。两路输出完全隔离。 设备接受 4 至 32VDC 的电源输入。当输入电压从 0-10VDC 上升时，输出电压 A 从 1VAC 上升到 5VAC，输出电压 B 从 5VAC 下降到 1VAC。偏移（最小值）和跨度（最大值）的出厂设置可由用户调整。输入和输出之间的相位差为 60 度。 LED 指示灯显示电源是否接通。该设备具有保形涂层，可安装在 DIN 导轨上。 规格 输入 0-10VDC 指令信号输入 2-10 VAC 驱动器输入（标称 5VAC） 输出 2 个模拟输出 1-5VAC 和 5-1VAC 输入和输出信号相位差 60 1 个振荡器输出 3kHz, 3VAC 设置时间 30 毫秒 工作电压 4-32 伏直流电压 外壳 最大 16 安培额定电流 聚碳酸酯 75 x 98.5 x 22.5 毫米（宽 x 高 x 深） 2.95 x 3.87 x 0.88 英寸 连接 螺丝端子，可接 14-24 号 AWG 导线 敷形涂层 PCB 工作温度 -40 至 85 ºC -40 至 185 ºF
