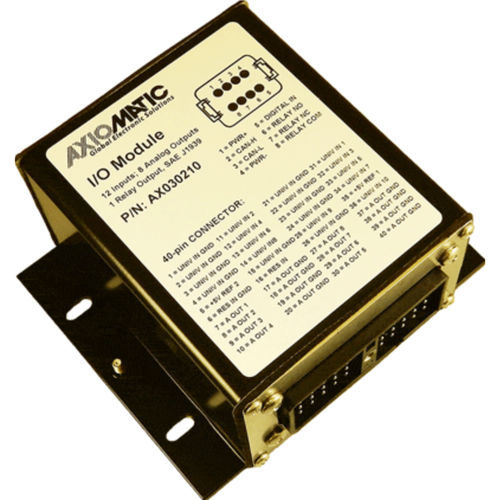

数字I/O模块 AX030210

模拟CAN BusCAN

12 个输入、8 个模拟量和 1 个继电器输出 CAN I/O 模块可通过在 CAN 总线上添加 I/O 来扩展机器控制网络。控制器有 1 个隔离 CAN 端口，用于用户定义的总线通信。它最多可接受 10 个模拟量（0-5 V、0-10 V、0-20 mA 或 4-20 mA）、数字量、PWM、脉冲（频率或转速）或计数器输入。提供两个电压基准（用户可配置为 +5 或 +10V），为外部传感器供电。数字输入和电阻输入可提供额外的接口。每个输入都可配置为测量输入值，并将数据发送到 SAE J1939 CAN 网络。I/O 模块提供 8 个模拟输出（0-5 V、0-10 V、+/-5 V、+/-10 V、0-20 mA、4-20 mA）和 1 个 C 型继电器输出。通过 CAN 网络提供输入或输出状态的诊断信息。坚固耐用的 IP67 防护等级外壳，加上 12 或 24 V 电源输入部分，适合发电和大型发动机应用。 规格 输入 0-5V、0-10V、 数字输入，用于连接开关等 来自传感器或柴油发动机 ECM 的 16 位计数器输入 1 个电阻输入 在 25 欧姆至 250 千欧的范围内进行自校准 1 个数字输入端（高电平有效或低电平有效） 输出 0-5V、0-10V、+/-5V、+/-10V 2 +5V/+10V 工作电压 标称 12VDC 或 24VDC （9...32 VDC 电源范围） 控制逻辑 铝质挤压型材，带不锈钢端板 连接件 40 针 TE Deutsch 连接器 P/N: DRC13-40PA 8 针 TE Deutsch 连接器 P/N: DT13-08PA 工作温度 -40 至 85 ºC -40 至 185 ºF 用户可配置性 Axiomatic 电子助手，P/N：AX070502 或 AX070505K 应用 发电 固定发电
