切割工具工具磨床 NC 18

钻电极用于雕刻工具

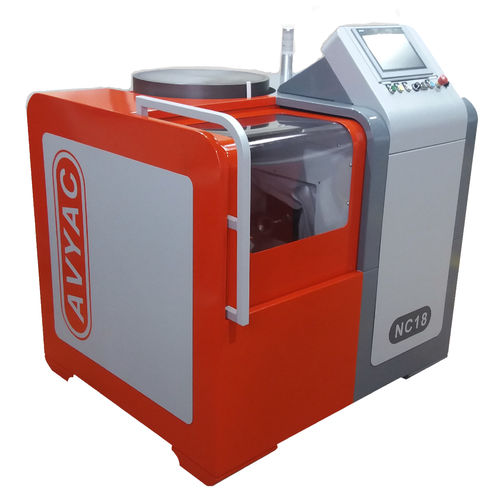

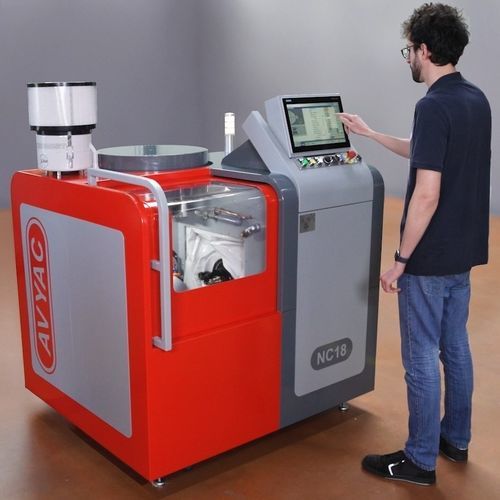

NC18 是一款超紧凑型五轴自动化磨削解决方案专为钻头和圆柱刀具硬质合金和高速钢的批量生产或重磨而设计。它由法国 Avyac Machines 公司研发结合了超短行程运动学和全自动化功能最大限度地提高了单位占地面积的生产效率。

技术规格和加工能力
为了满足棒材车削和精密加工车间的需求NC18 拥有以下严格的规格

• 夹持能力标准配置W12 夹头夹持直径为 1 至 8 毫米可选配 W20 夹头或六爪卡盘最大夹持直径可达 14.5 毫米。

• 最大刀具长度最大可达 320 毫米或 350 毫米具体取决于配置。

• 驱动与砂轮2.2 kW 加压​​密封式电主轴转速 6000 rpm 至 9000 rpm直接驱动直径 100 mm 的金刚石或 CBN 砂轮无需任何中间部件确保绝对同心度。

• 占地面积小尺寸仅为 1400 x 1200 x 1500 mm重量仅为 1000 kg便于集成到任何生产线中。

自动化、高精度和优质组件可靠性
NC18 的可靠性源于全球行业领先企业的成熟技术

• 先进的数控系统标配直观的 B&R 界面Power Panel PPC2100也可选配高性能的 SIEMENS SINUMERIK ONE / 840D SL 触摸屏控制系统。

• 微米级探测和定位集成 MARPOSS 精密探针精度 5 微米和双触针可自动检测钻头长度、槽型和槽口位置。

• 生产自主性自动重力式旋转装载机容量高达 300 把刀具配备集成式 80 升冷却液储罐流量 60 升/分钟和集成式灭火系统确保使用纯油进行自主操作。

几何形状的多样性和经济效益
Avyac 的嵌入式软件使操作人员只需经过短暂培训即插即用即可使用单个标准砂轮编程各种轮廓

• 兼容刀具麻花钻锥形或多面体后角磨削、三刃钻、阶梯钻、平钻、丝锥、深孔钻Gundrills、1 至 4 刃立铣刀、中心冲头、冲头、钨极和雕刻刀具。

• 运营成本节省大幅缩短设置时间优化五轴运动学以缩短加工周期并采用轻柔的气动油中刀具弹出方式以保持切削刃的几何形状。
