切割工具工具磨床 NC 540

钻电极用于雕刻工具

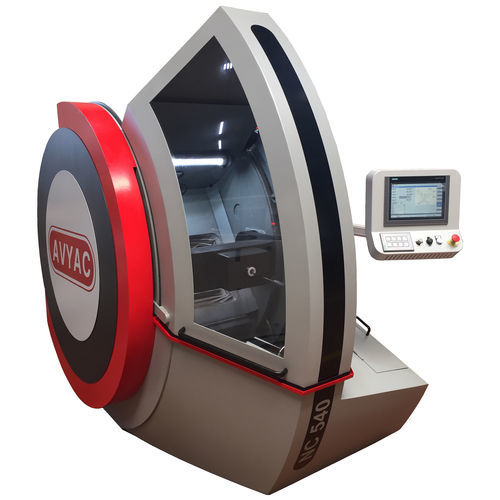

Avyac NC540 五軸數控研磨中心精準高效
NC540 專為滿足生產車間和專業磨刀師的需求而設計是一款專為磨削大型鑽頭和切削刀具高速鋼和硬質合金的五軸解決方案。其高度穩定的結構確保了卓越的幾何重複性這對於延長刀具壽命至關重要。

技術能力與刀具通用性
NC540 的獨特之處在於其能夠加工長度達 1000 毫米的刀具標配安全防護罩延伸件可選配長度達 2000 毫米的刀具直徑範圍從 Ø 3 毫米到 40 毫米。
該加工中心能夠原生處理各種刀具和複雜幾何形狀
• 麻花鑽右/左螺旋錐形或多面後角、減薄、雙尖角。
• 槍鑽單刃或雙刃有倒角、階梯、圓角、斷屑槽。
• 專用刀具階梯鑽、木鑽中心定位鑽、鉸刀3刃或4刃、絲錐、雕刻刀、沖頭及定心刀具。

規格和工業組件
可靠性基於整合來自行業領先品牌的組件
• CNC 控制可選配直覺的 B&R 介面Power Panel PPC2100或高效能的 SIEMENS SINUMERIK ONE / 840D SL 觸控螢幕控制系統。
• 馬達配備絕對編碼器的同步馬達啟動時無需回零。
• 電主軸ISO 30 或 HSK 63 錐度 – 功率 4.5 kW – 轉速 3,000 至 12,000 rpm。
• 分度與測距Marposs 3D 感測器用於微米級刀具偵測和定位。
• 刀具夾緊自動氣動夾緊Schaublin W25 筒夾或直徑 3 至 40 毫米的六爪卡盤。
• 砂輪組直徑 100 至 150 毫米CBN 或鑽石。最多可同時安裝 3 個砂輪。

生產效率與自動化
為了應對工業工作流程中的獲利挑戰Avyac NC540 整合了先進的自主技術
• 自動上料高性能重力式圓形平台可裝載多達 90 把刀具最大直徑 25 毫米 / 最大長度 450-500 毫米。
• 個人化編程自主研發的即插即用軟體介面允許為裝載機上的每把刀具分配完全不同的磨削程序和幾何形狀實現完全自主操作。
• 流體管理與安全整合式油或乳液過濾系統5µm 至 20µm 濾芯、離心式油霧洗滌器以及純油操作時必須配備的自動滅火器。

製造商品質與維護
• 產地機器在法國設計和製造並按照嚴格的堅固性標準組裝2000 kg 機架確保最佳的減震性能。
• 遠端維護整合工業數據機ETIC TELECOM M2Me 系統技術團隊可立即進行遠端診斷從而大幅減少機器停機時間。
