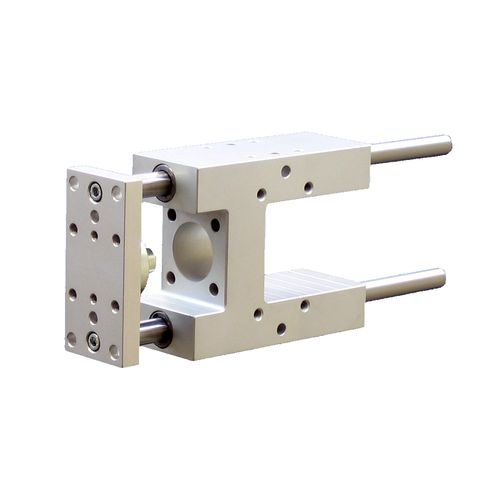

滚珠线性导向装置 Type 32

用于气动千斤顶ISO15552ISO6432

用于 ISO Ø12 至 Ø100 气缸的 H 型导向装置 滚珠轴承或青铜轴承上的长导轨 由刮板密封保护 选项 ： 防腐蚀型 后挡块套件 连杆保护套件 杆夹紧装置 符合 ISO 标准的 H 型导轨单元 这种经典系列的直线导轨装置是市场上最常见的。 它可确保有效载荷的导向和防旋转，浮动联轴器可保护气缸杆不受任何机械应力的影响。 它适用于 ISO6432（Ø12 至 25）和 ISO15552（Ø32 至 100）气缸，也适用于其他类型的气缸或电动执行器。 滑动轴承或滚珠轴承导向装置 滑动轴承型号适用于静态径向负载、短行程和多尘环境，是较为经济的型号。 滚珠轴承型号适用于精密（无径向游隙）、水平高负载、长冲程和偏心负载。 对于关键应用，我们建议使用加强型和重型系列，而对于简单的防旋转应用，您可以选择 U 系列、经典系列或轻型系列。 防腐蚀导向装置 对于需要防腐蚀型的环境，钢制部件可采用不锈钢材料（杆、联轴器、螺钉），主体和前板仍采用阳极氧化铝材料（后缀/AC）。 所有不锈钢导轨请参考 34*X 系列。 聚氨酯刮刀适用于多尘或肮脏的环境。 导向装置上的保护套件和后挡套件 例如，保护套件（导轨后部包裹杆的管子）可避免半自动机器（标签机......）上的防护罩。
