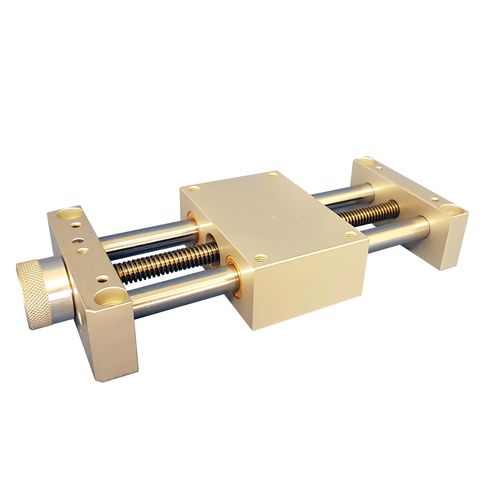

XY轴定位台 Type 309B/C

XYZ轴YZ手动

经济型手动定位台，由导螺杆驱动。 由手柄旋钮驱动。 由青铜轴承上的 2 根杆引导。 选项 ： 定位指示器 定位夹具 底板（带或不带标尺） 装配在 XY 或 YZ 工作台上 使用经济型手动工作台 通过工作台随附的夹紧旋钮进行操作。 位置锁定通过梯形螺钉完成，根据通道和可用空间情况，可选择 B1 位置（前板上方）或 B2 位置（端板末端）。 可通过机械指示器或底板上的标尺观察位置。 通过两个端板（层叠孔）或用于垂直应用的 "Z 轴 "型端板将其固定在框架上。 经济型手动工作台的定位精度 这些工作台的轴向定位精度小于 0.20 毫米（实际为 0.05 至 0.15 毫米），因为在锁定位置后，轴向间隙已基本消除，只剩下梯形螺钉-螺母系统的轴向间隙，因为传动轴承的间隙已消除。 309F 系列还提供 100% 可互换的细螺距螺杆（螺距为 1 和 1.25 毫米）。 2 轴或 3 轴手动工作台的装配 手动 XY 工作台中的组合：为了创建 XY 交叉工作台，可以使用上工作台的底板将工作台安装在另一个工作台的顶部。 手动 YZ 工作台的组合："Z 轴 "型号的垂直工作台可直接或通过工作台上的附加螺纹安装在水平工作台的台面上。
