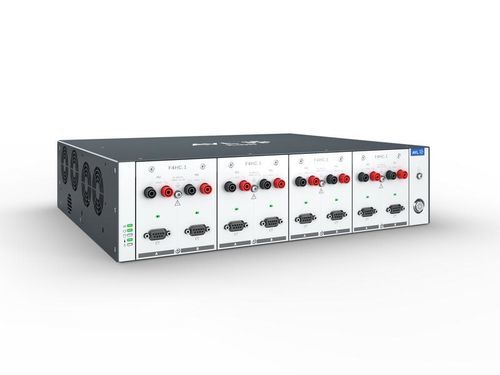

功率分析仪 AVL X-ion™ PA2

信号电动用于汽车

电气化测试中的功率测量和分析解决方案 AVL X-ion™ PA2功率分析仪是一种模块化数据采集平台，专为电动和混合动力应用而优化。它为电动动力系统的开发提供了最佳的灵活性和汽车启发的测试功能。 - 深入分析电动传动系统和电力电子元件，如电动机、逆变器和DC/DC转换器 - 在测试台上测试和优化完整的电驱动系统 - 在不同气候条件下进行车辆内测试，以分析能量流动，无论是在测功机上还是在道路上 AVL X-ion™ PA2 - 我们的关键产品 AVL X-ion™ PA2是一款高精度功率分析仪，适用于汽车、电网、工业、海洋、航空和各种功率测试应用，特别是电驱动和电力电子。它具有瞬态波形评估的快照技术、新的电流传感器集成和简便的设置。 该设备提供直接解析器输入和多个数字I/O的连接性，用于电驱动计算。它确保从硬件到软件的无缝集成，提供来自单一供应商的全面测试环境。 - 具有两个转子位置传感器输入的高级处理，用于场定向控制（FoC）逆变器分析。 - 并行100 MS/s高压快照路径，用于详细的瞬态信号分析。 - 自动识别和配置AVL CFC电流传感器，以简化设置。 - 通过与X-ion Indicating的级联实现与NVH和燃烧分析的无缝集成。 - 与AVL PUMA、CAMEO和BEAT系统直接兼容，以实现同步测试工作流程。 - 支持EtherCAT和CAN与X-ion以及通过以太网与AVL BEAT PC的CAN-FD和XCP，以实现多功能应用连接和自动化。 技术规格 - DC精度电压：0.02 % Rd. + 0.02 % Rg. - DC精度电流：0.005 % Rd. + 0.02 % Rg. - DC功率精度：0.05%（470 ppm）F.S. - 功率采样：高达12 MS/s @ 18位 - 快照采集：高达100 MS/s，14位 - 测量范围：±1,500 Vp，±750 Vp，±0.5A，±1Ap - 电压类别：1000 V CAT III - 具有高级处理和转子位置传感器输入的高精度功率测量 - 瞬态捕获和快照功能，用于详细的信号分析 - 智能传感器集成，实现自动配置 - 通过与NVH和燃烧分析的无缝集成进行多物理测试 - 与AVL PUMA、CAMEO和BEAT系统的本地测试台集成 - 支持EtherCAT、CAN、CAN-FD和通过以太网的XCP的灵活接口 “我们重新定义了精度、同步和多功能性如何在一个设备中结合在一起。无论您是在测试电动机、逆变器还是整个动力系统，AVL X-ion PA2都能为您提供无与伦比的系统性能洞察，并使您能够开发电力技术的未来。” 托马斯·普拉策 - 高级产品经理
