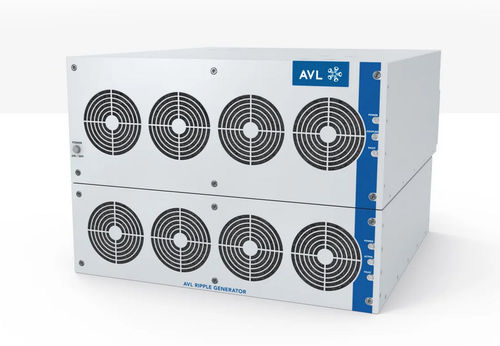

电动测试装置 Ripple Emulator™

自动用于电池

电力传动系统所需的逆变器会因晶体管的开关而在整个直流总线上产生纹波。这种纹波会对电池的使用寿命产生负面影响，或改变内阻，从而影响电池的效率。纹波还会影响其他直流总线组件，如第二个逆变器、车载充电器或加热/冷却装置。它会导致组件完全停止工作或偏离其稳定工作点。 我们设计了新型 AVL Ripple Generator™ 来支持高压组件测试，并研究对电压纹波的抗扰性。 为什么需要纹波发生器 测试平台上的模拟电流和实际车辆中测量的信号是不同的，这主要是由于逆变器的动态背景噪声（又称纹波）很高。根据噪声水平的不同，电池的使用寿命可能会受到影响，或者某个组件可能会因无法稳定运行而失效。 因此，原始设备制造商制定了专门的测试标准，如 LV123，这是欧洲原始设备制造商制定的测试指令，主要针对电动汽车中高压组件的电气特性。我们的 AVL 波纹发生器还符合其他标准，如LV124、LV148、VW80300、VW80303、ISO 16750、MBN11123 和 ISO 21498。 有效的自动化测试设置 AVL Ripple Generator™ 设计用于在现有直流母线上增加高达 250 kHz 的中频交流电流。此外，AVL E-STORAGE BTE™ 直流电源还具有内部纹波仿真器，可覆盖低频范围。
