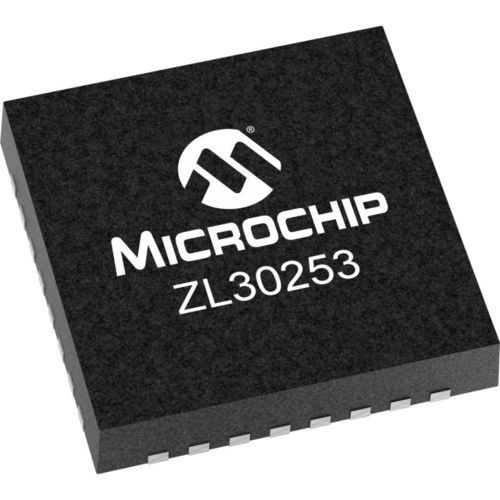

跳汰式衰减器 ZL30253

ZL30253 是一款灵活、高性能的时钟倍增器/抖动衰减器 IC。从 1kHz 至 1250MHz 的任何输入时钟频率，ZL30252 都能产生 1Hz 至 1035MHz 的锁频输出频率，以及多达 3 个差分或 6 个 CMOS 输出时钟信号。输出抖动通常为 0.16 至 0.28ps RMS（12kHz 至 20MHz）。通过内部 EEPROM 的自动自配置，可在上电或复位后立即提供时钟信号。 产品特性 三个输入时钟 两个差分/CMOS 输入 一个单端/CMOS 输入 1kHz 至 1250MHz 的任意输入频率（CMOS 为 1kHz 至 300MHz） 持续监控输入活动和频率精度 自动或手动基准切换 低带宽 DPLL 可编程带宽，14Hz 至 500Hz 衰减抖动达数个 UI 所有输入丢失时的自由运行或数字保持 数字控制相位调整 低抖动 N 分频 APLL 和 3 个输出 <1Hz 至 1035MHz 的任意输出频率 高分辨率分数频率转换，误差为 0ppm 易于配置的封装设计，无需外部 VCXO 或环路滤波器组件 每个输出都有独立的分频器 输出抖动通常为 0.16 至 0.28ps RMS（12kHz 至 20MHz 集成带） 输出为 CML 或 2xCMOS，可连接至 LVDS、LVPECL、HSTL、SSTL 和 HCSL 在 2xCMOS 模式下，P 引脚和 N 引脚的频率可以不同（如 125MHz 和 25MHz） 按输出供电引脚，CMOS 输出电压为 1.5V 至 3.3V 精确的输出校准电路和每输出相位调整 每路输出启用/禁用和无闪烁启动/停止（高电平或低电平停止）
