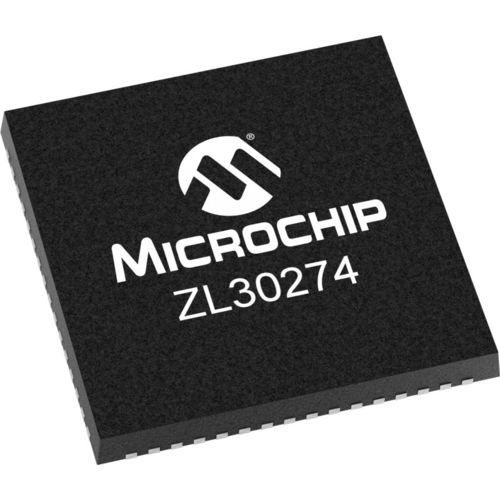

ZL30274 是一款功能丰富的抖动衰减器,具有 DPLL 和五个极低输出抖动合成器。该器件是频率转换、抖动衰减和频率合成的理想选择,适用于要求低抖动(<150fs)和多频率系列的各种类型设备。
该系列的其他器件包括 ZL30731、ZL30732、ZL30733、ZL30734、ZL30631、ZL30632、ZL30633、ZL30634、ZL30635、ZL30641、ZL30642、ZL30643、ZL30644、ZL30645 和 ZL30640,主要面向 5G SyncE 和 IEEE1588 定时卡和线路卡应用。
产品特性
附加功能
每通道任意频率转换
输入:多达 6 路,差分或单端
输出:最多 10 路差分,最多 20 路 CMOS
输出抖动 <150fs RMS 156.25MHz 12k-20M
核心功耗 <0.9W
输入时钟
1kHz 至 1250MHz 的任意输入频率
每个输入活动和频率监控
自动或手动基准切换
可逆或不可逆切换
任何输入均可作为 0.5Hz 至 8kHz 同步输入,用于参考+同步频率/相位/时间锁定
输入相位测量,1ps 分辨率
每个输入相位调整,1ps 分辨率 DPLL
2 个 DPLL 通道
无触点基准切换
每个 DPLL 相位调整,1ps 分辨率
可编程带宽、跟踪范围、相位斜率限制和其他高级功能
锁定间隙时钟输入信号
输出时钟
0.5Hz 至 750MHz 的任意频率
---
