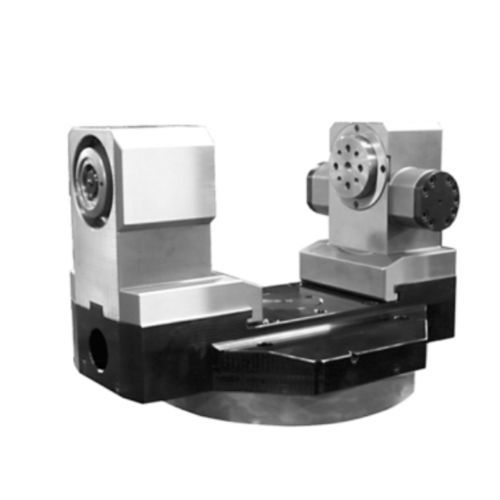

机床夹钳 AIV

液压5轴旋转

自动分度虎钳 AIV分度虎钳是安装在铣削加工中心工作台上的特殊产品，具有非自定中心的闭合功能。机床工作台上必须准备有2条用于开/关指令的液压通道，2条用于旋转/分度的液压通道，1条用于加压的气动通道，以及1个非接触式中央接近开关（Balluf Power Remote），用于管理来自插入抓取设备中的微型信号。详细的文件可根据要求提供。这些虎钳专门用于静态锁定装置（安装在数控旋转台上，带有旋转工具）；在任何情况下，它们都不能用于高旋转速度的车削操作（关于这种应用，请参考分度主轴目录）。 优势 分度虎钳可以在一次装夹中完成对90°排列的四个面的加工（典型的加工，例如阀体），包括面向工作台的隐藏面，减少加工时间，提高精度。从与机床集成的角度来看，这些虎钳也可以应用于三轴机床，然而在五轴机床上的应用代表了最佳的解决方案，也允许加工具有复杂形状的零件。虎钳由钢制成，经过硬化处理，为4个分度位置配备了一个编码装置，以检查工作位置与数控程序的对应关系。 环境温度5-60°C 每个方向的声音发射（声压）≤70 db (A)
