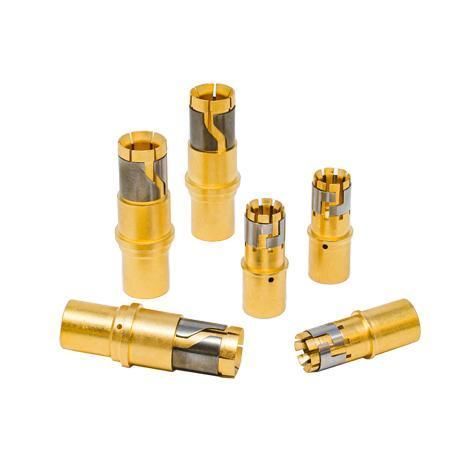

压接式电触点 Temper-Grip

弹簧工业用途

主要特性

• 与标准触点相比，同一触点尺寸可实现约+40%的允许电流增长
• Napkin-Ring 技术可防止触点簧片在高温下松弛，维持真实接触并降低电阻
• 提供带罩（hooded）和不带罩（non-hooded）版本
• 多种端接选项；兼容标准压接工具（如 M22520 系列及相应模具）
• 可选高电流插针（High-Current pin），以优化热升和电流容量
• 耐久性：500 次插拔循环

应用

• MIL-DTL-38999 系列连接器
• 38999 POWER 系列应用
• EN4165 与 EN3645 连接器家族（依尺寸而定）

技术信息
机械：耐久性 500 次插拔；抗冲击与振动性能符合 EN3645 / MIL-DTL-38999。电气：最大连续电流请参见热升曲线；电气过载能力：4 号 — 160 A（40 s）/ 800 A（0.6 s）；8 号 — 92 A（40 s）/ 460 A（0.6 s）。环境：连续工作温度范围 −65°C 至 +200°C。

附加产品详情
示例部件号：612793。兼容性：在尺寸允许的情况下兼容 MIL-DTL-38999、EN3645、EN4165。可与标准插针或高电流插针配合使用（热升与允许电流因插针类型不同）。可根据要求提供 hooded 与 non-hooded 版本。

技术规格

• 系列名称：Temper-Grip
• 耐久性：500 次插拔循环
• 工作温度：−65°C 至 +200°C（连续）
• 与标准触点相比电流提升：最高可达 +40%（参考值，配合 High-Current 插针时）
• 电气过载：8 号 — 92 A（40 s）/ 460 A（0.6 s）；4 号 — 160 A（40 s）/ 800 A（0.6 s）
• 机械：符合 EN3645 / MIL-DTL-38999 的抗冲击与振动要求
• 端接：多种端接类型；兼容标准压接工具
• 版本：hooded 与 non-hooded
• 关键技术：Napkin-Ring 触点设计，在高温下保持接触力并降低电阻
• 典型连接器系列：MIL-DTL-38999、EN3645、EN4165（视尺寸而定）
