蒸汽软管 Imawrap-C™

硅胶用于高压转运

产品概述

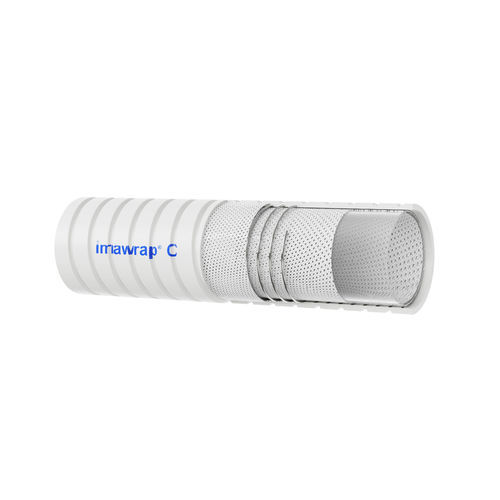

Imawrap-C™ 是一种内腔平滑的铂金固化硅胶软管，采用 SS316L 螺旋钢丝加固并包裹四层高品质聚酯织物，外覆硅胶波纹罩。多层聚酯增强提高了爆破压力。该产品适用于需要高抗折性及高压蒸汽传输的制药与生物技术行业应用。

适用场景

• 制药工艺
• 食品加工
• 称重传感器（load cell）应用
• CIP、WFI 传输
• 散装粉体输送
• 化妆品及超纯水传输
• 高压蒸汽传输应用

认证

• 内衬可提供基于 Toxikon 的 E&L 研究报告
• 树脂内衬获得 NSF-51 认证
• 符合美国 FDA 21 CFR 177.2600 食品级标准
• 符合 USP Class VI
• 符合 ISO 10993-1
• RoHS；不含邻苯二甲酸酯 / 双酚 / 挥发性增塑剂；TSE / BSE 认证
• 动物来源证书（不含动物来源材料）
• USFDA DMF 登记号 #26201
• 完整验证包可按需提供

主要特性

• 高工作压力等级，确保物料传输安全
• 设计用于高真空等级应用
• 优异的柔韧性与抗弯折性能
• 批次可追溯
• 温度范围：-55 °C 至 220 °C
• 可配 SS316L 三叶快装接头（tri-clover）
• 可用灭菌方式：高压蒸汽灭菌（Autoclave）、CIP、SIP；兼容环氧乙烷灭菌与伽马射线照射

标准尺寸（目录）
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

特性 / 技术规格

• 内衬：铂金固化硅胶（内腔平滑）
• 加强件：SS316L 螺旋钢丝
• 加强包覆：4 层高品质聚酯织物
• 外罩：硅胶波纹外罩
• 温度范围：-55 °C 至 220 °C
• 典型灭菌方法：高压灭菌（Autoclave）、CIP、SIP、环氧乙烷、伽马射线
• 可选端接：SS316L tri-clover 接头可选
• 可追溯性：按批次可追溯
• 符合性：US FDA 21 CFR 177.2600、USP Class VI、ISO 10993-1、NSF-51（树脂内衬）、RoHS，并不含指定有害增塑剂
• 适用用途：高压蒸汽传输、制药、生物技术、食品、超纯水、CIP/WFI、散装粉体传输、称重传感器应用
