饮料软管 Imawrap®硅胶高压转运
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 输送介质
- 用于饮料
- 材料
- 硅胶
- 应用
- 高压, 转运, 食品应用, 用于化妆品行业, 用于制药, 工艺流程
- 内径
最少: 6 mm
(0.236 in)最多: 100 mm
(3.937 in)- 外直径
最少: 13 mm
(0.512 in)最多: 112 mm
(4.409 in)- 温度
最少: -80 °C
(-112 °F)最多: 180 °C
(356 °F)
产品介绍
产品概述

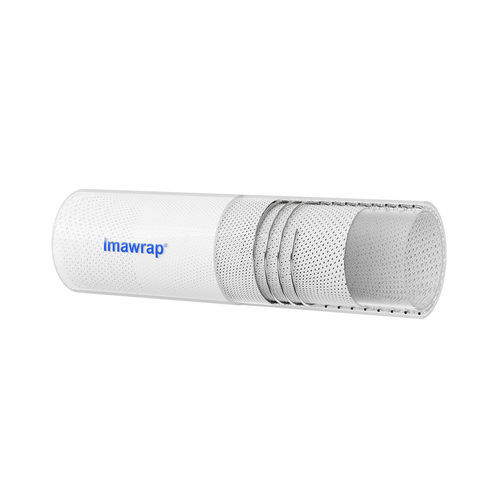

Imawrap®为铂金固化硅胶骨架缠绕吸引软管，采用4层涤纶织物加强并配有SS 316螺旋钢丝。适用于半液体与液体的高压输送，广泛应用于生物制药、制药、食品、饮料与化妆品生产，并在紧凑空间内提供良好弯曲半径。
制造与材料
在ISO 7级洁净室生产。内衬由低挥发性的铂金固化硅胶树脂制成，已做抽出物测试（TOXIKON base E&L研究），并满足NSF-51食品级树脂要求。外层可按颜色编码以辅助防止交叉污染。
供货与接头
可按要求长度供货，可选配或不配SS 316L三夹、BSP接头及其他标准接头。适用于高压液体输送及真空应用。
应用
认证
主要特性
标准尺寸（表）
# | PART NO. | 尺寸（mm）（ID x OD） | 尺寸（inch）（ID） | 最大工作压力（bar） @ 27°C | 最小爆破压力（bar） @ 27°C | 弯曲半径（mm） | 真空 Hg @ 27°C（mm）
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P
技术规格
Imawrap®为铂金固化硅胶骨架缠绕吸引软管，采用4层涤纶织物加强并配有SS 316螺旋钢丝。适用于半液体与液体的高压输送，广泛应用于生物制药、制药、食品、饮料与化妆品生产，并在紧凑空间内提供良好弯曲半径。
制造与材料
在ISO 7级洁净室生产。内衬由低挥发性的铂金固化硅胶树脂制成，已做抽出物测试（TOXIKON base E&L研究），并满足NSF-51食品级树脂要求。外层可按颜色编码以辅助防止交叉污染。
供货与接头
可按要求长度供货，可选配或不配SS 316L三夹、BSP接头及其他标准接头。适用于高压液体输送及真空应用。
应用
- 生物制药工艺管线
- 制药生产
- 真空输送系统
- 生物反应器供回液管线
- 化妆品、食品与饮料加工
认证
- 内衬TOXIKON base E&L研究报告可提供
- 内衬树脂通过NSF-51认证
- 符合US FDA 21 CFR 177.2600（食品接触）
- 符合USP Class VI
- 符合ISO 10993
- RoHS合规（不含受限重金属）
- 不含邻苯二甲酸酯 / 双酚 / 挥发性增塑剂
- TSE/BSE认证（不含动物源性材料）
主要特性
- 柔性良好，弯曲半径适用于紧凑布置
- 尺寸从1/4"至6"直径可选（标准尺寸见下）
- 低挥发性铂金固化硅胶制造
- NSF-51认证硅胶树脂内衬
- 适用于真空工况
- 抗折叠设计
- 工作温度范围：-80°C至+180°C
- 可通过高压灭菌、CIP与SIP进行灭菌
- 可定制颜色编码以防止交叉污染
- 无气味、无味
- 符合FDA 21 CFR、USP Class VI及欧洲药典3.1.9
标准尺寸（表）
# | PART NO. | 尺寸（mm）（ID x OD） | 尺寸（inch）（ID） | 最大工作压力（bar） @ 27°C | 最小爆破压力（bar） @ 27°C | 弯曲半径（mm） | 真空 Hg @ 27°C（mm）
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P
技术规格
- 产品名称：Imawrap®
- 结构：铂金固化硅胶骨架缠绕软管
- 加强：4层涤纶织物 + SS 316 螺旋钢丝
- 内衬：铂金固化硅胶树脂（NSF-51），抽出物已测试
- 制造环境：ISO 7级洁净室
- 温度范围：-80°C至+180°C
- 灭菌：可高压灭菌；兼容CIP & SIP
- 可选接头：SS 316L 三夹、BSP及其他标准接头
- 尺寸范围：直径1/4"至6"（标准尺寸见上）
- 适用：高压液体输送及真空应用
- 合规：FDA 21 CFR 177.2600、USP Class VI、ISO 10993、RoHS
- 特点：低挥发硅胶、抗折叠、无气味 & 无味、可定制颜色编码
