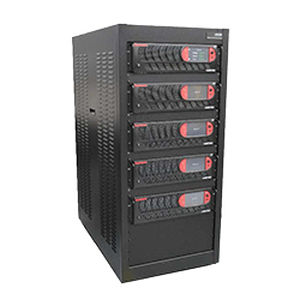

机架式电源 HPX

直流工业用途用于自动化设备

概述
HPX系列高功率直流电源面向需要严格测试规格的市场和应用，提供灵活的低噪声电源，采用带滚轮的机架式机柜。HPX系列在紧凑体积内实现快速精确的可编程控制和高级功能。

关键摘要
型号：HPX Series
电压：10V - 1000V
电流：45A - 6000A
功率：36kW - 240kW
概述：高功率可扩展可编程直流系统

主要特性

• 可配置的高功率，满足当前及未来测试要求
• 具有与定制解决方案相当精度的经济可用系统功率
• 适用于多种市场和严格测试规格的设计

模块化架构优势

• 若某一功率模块故障，系统仍可继续运行
• 模块化设计便于在模块级别进行更高效的维护和备件管理
• 智能控制支持复杂的序列控制和恒功率模式（独立的最大电压、电流和功率设置），并可保存/调用电源配置
• 控制方式灵活：前面板手动控制、隔离模拟输入、RS232、以太网 (LXI)，以及可选 IEEE-488 接口

高级功能

• 高直流功率密度：单舱机架可达150 kW；双舱机架可达240 kW
• 快速负载瞬态响应，抑制不期望的电压波动
• 高速斜率（slew rate），具备优异的上升/下降时间，适合速度关键型应用
• 低纹波，适用于敏感应用
• 温控变速风扇实现低可听噪音
• 高精度：内置电压/电流测量，无需外部万用表
• 模块化架构简化备件管理和维护

运行与保护功能

• 自动CV/CC切换并具备危险故障保护
• Remote Shutdown (S/D) 联锁，用于在危险情况下远程关闭输出
• 外部模拟编程选项，提升外部控制便利性
• Remote Sense 用于补偿线电压降
• 基于FET的高频开关技术，实现在更小体积内提供精度、优异的瞬态响应和低噪声

市场与应用
电信和IT — 激光二极管验证与测试
工业自动化与过程控制 — 光伏逆变器、燃料电池与可再生能源研发
磁体、射频放大器与波束控制 — 航天与卫星测试
加热器电源 — 水处理与净化
电池、超级电容与能量存储测试 — 半导体加工
材料研究 — 燃气、化工、石油及公用事业工厂
电镀、溅射与涂层 — 末端测试、质量控制与检验
电气组件验证 — 国防、军用与航天ATE
老化测试与无人值守测试 — 合规性测试
汽车零部件、ECU 与 HIL 测试 — 各类汽车测试应用

型号 / 选项（摘要）
输入电压选项：
C（可选）：208/230 V (187–253 Vac)
D（可选）：380/400 V (342–440 Vac)
E（标准）：440/480 V (396–528 Vac)

远程控制与面板选项：
1C：无附加选项（以太网和 RS232C 标配）
2F：IEEE-488.2
2G：隔离模拟控制
2H：AC 输入断路器 带 EPO 面板 < 125 A/相
2I：AC 输入断路器 带 EPO 面板 < 250 A/相
2J：AC 输入断路器 带 EPO 面板 < 400 A/相
2K：AC 输入断路器 带 EPO 面板 < 600 A/相
3C：隔离模拟控制 + AC 输入断路器 带 EPO 面板
3E：IEEE-488.2 + 隔离模拟控制
3F：IEEE-488.2 + AC 输入断路器 带 EPO 面板
4A：IEEE-488.2 + 隔离模拟控制 + AC 输入断路器 带 EPO 面板

机构认证（示例）
00：无
UL：UL/CSA NRTL 认证
CE：CE 认证

规格 / 技术参数

• 系列：HPX Series
• 输出电压范围：10 V 至 1000 V
• 输出电流范围：45 A 至 6000 A
• 功率范围：36 kW 至 240 kW
• 功率密度：单舱最高 150 kW，双舱最高 240 kW
• 控制接口：前面板、隔离模拟输入、RS232（标配）、以太网 (LXI)（标配）、可选 IEEE-488
• 模式：自动恒压/恒流切换；恒功率模式
• 保护：Remote Shutdown (S/D) 联锁，危险故障保护
• 瞬态性能：快速负载瞬态响应与高斜率
• 噪声与冷却：低纹波、温控变速风扇实现低可听噪音
• 测量精度：内置电压/电流测量，无需外部 DMM
• 结构：模块化、基于 FET 的高频开关变换技术；带滚轮的机架式机柜
