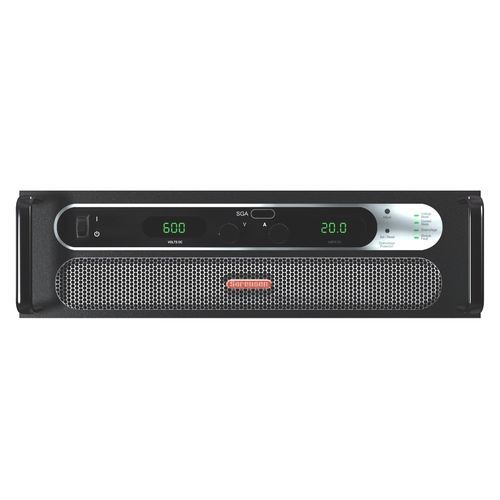

台式电源 SGA

直流电子设备大功率

概述
Sorensen SGA Series 模块化可编程直流电源，可实现从单一机箱（4–30 kW）到多机箱系统（最高 1.9 MW）的可扩展直流供电。该架构以 5 kW 功率模块为构建单元，支持灵活的电压/电流配置，前置进气冷却设计提高机架装配密度并支持叠加安装。

主要规格（摘自产品摘要表）

• 型号：SGA Series
• 电压范围：10 V 至 1000 V
• 电流范围：5 A 至 2400 A
• 每机箱功率：4 kW 至 30 kW
• 功率模块尺寸：每模块 5 kW
• 每机箱模块数：1 至 6（视电压而定）
• 并联能力：系统总功率最高可达 1.9 MW，最高 32,500 A
• 高功率密度：3U 机箱在 20 VDC 时可达到 15 kW
• 冷却/封装：前置进气，支持叠加安装
• 控制/远程选项：模拟、IEEE-488.2 + RS-232、以太网/RS-232、隔离模拟控制、组合选项包

应用

• 老化（Burn-in）
• 合规性测试
• 材料研究
• 过程控制
• 产品验证
• 汽车电子
• 机架式 ATE 系统
• 电池充电

产品特性与设计细节
SGA Series 基于 5 kW 模块化电源模块，按电压选择每机箱可配置 1 至 6 个模块，从而提供 4–30 kW 的机箱输出。机箱可并联以扩展系统总功率至 1.9 MW，并联单元作为单一电源呈现总电流。前置进气冷却与紧凑的 3U/6U 封装提高机架密度，允许无侧向间隙的叠加安装。

手册、数据表与软件（可用资源）
可用资料包括：SGA 操作手册、日文操作手册、Ethernet/IEEE/RS-232 编程指南、SG Series 数据表、SGA vs SGX 信息图、LabVIEW 驱动、固件包、虚拟面板、Flash Wizard 工具、GUI 包和 IVI-COM 封装等。

选项与配件（摘要）
控制选项：

• A = 模拟

输入电压选项：

• C = 输入 187 / 242 VAC
• D = 输入 342 / 440 VAC
• E = 输入 396 / 528 VAC

远程控制及组合选项：

• 0A = 无选项
• 1A = IEEE-488.2 + RS-232C
• 1C = 以太网 / RS-232
• 1D = 隔离模拟控制
• 1E = 轴锁
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

过程与校准选项：

• AA = 无选项
• AB = 按 ANSI / NCSL Z540-1 的校准证书（含测试数据）

修改与配件（示例）：

• AJ = 前面板防尘滤网 - 工厂安装（仅 3U）
• CV = 400 Hz AC 输入 @ 208 VAC（仅 6U；3U 为标准）
• PF = 被动功率因数校正至 0.9（适用于选定电压范围）
• 890-453-03 = 并联电缆（用于最多 5 台）
• K550212-01 = 3U 机架滑轨（5/10/15 kW 型号）
• K550213-01 = 6U 机架滑轨（20/25/30 kW 型号）
• K550532-01 = 前面板防尘滤网套件（现场安装，3U）
• 9550589-01 = AC 输入罩（3U）

备注

• 5 kW 模块化架构支持灵活的机箱配置和通过并联实现的高系统总功率。
• 前置进气与紧凑封装实现高机架密度和可叠加安装。

技术规格

• 型号名称：SGA Series
• 电压范围：10 V 至 1000 V
• 电流范围：5 A 至 2400 A
• 每机箱功率：4 kW 至 30 kW
• 功率模块尺寸：每模块 5 kW
• 每机箱模块数：1 至 6（视电压而定）
• 并联能力：系统总功率最高可达 1.9 MW，最高 32,500 A
• 高功率密度：3U 机箱在 20 VDC 时可达 15 kW
• 冷却/封装：前置进气允许叠加单元且不需预留间隙
• 控制/远程选项：模拟、IEEE-488.2 + RS-232C、以太网/RS-232、隔离模拟控制、组合选项包
• 过程与校准选项：按 ANSI / NCSL Z540-1 的校准证书（AB）
