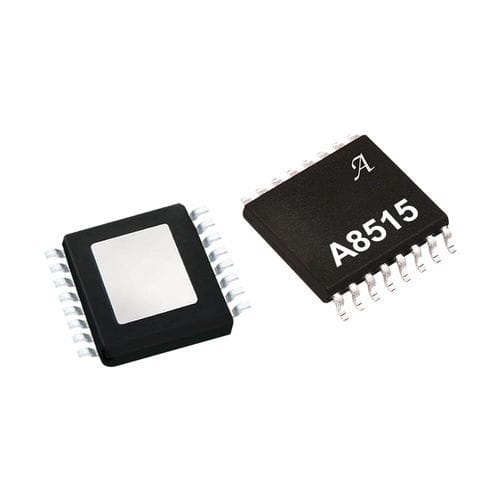

集成电路的LED驱动 A8515 series

背光PWM脉宽调变WLED

A8515 是一款多输出白光 LED (WLED) 驱动器，用于消费类和工业显示器的 LCD 背光。 它集成了一个电流模式升压转换器，与一个内部功率 DMOS 开关和两个电流吸收器。 升压转换器可以驱动多达 24 个 LED：每串在 120 mA 时为 12 个 LED。 LED 吸收器可以并联在一起，以实现高达 240 mA 的更高的 LED 电流。 A8515 可采用 5 至 40 V 的单电源供电，通过 外部 PWM 输入信号实现 PWM 调光。 PWM 调光引脚用于通过脉冲宽度调制控制 LED 强度。 LED 电流源上的 720 mV 低调节电压降低了功率损耗并提高效率。 应用包括： 台式液晶平板显示器 (FPD) 平板视频显示 液晶电视和显示器 A8515 采用 16 针 TSSOP 封装（后缀 LP），带有外露式热垫。 不含铅 (Pd)，采用 100% 雾锡引脚框架电镀。
