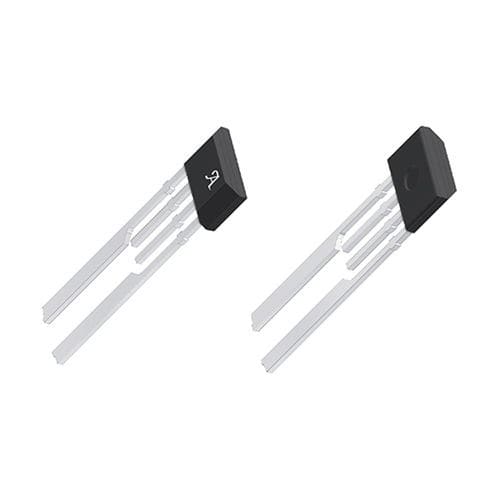

角速度传感器 A1642 series

霍尔数字输出式印刷电路板

A1642 是一款经过优化的霍尔效应传感集成电路，为两线制应用中的真正零速数字环形磁铁传感提供了用户友好型解决方案。这种小型封装易于组装，可与各种形状和尺寸的目标结合使用。 集成电路包含一个双元件霍尔效应传感器和信号处理器，可根据环形磁极产生的差分磁信号进行切换。电路包含一个复杂的数字电路，用于减少系统偏移、校准增益以实现与气隙无关的开关点，以及实现真正的零速运行。信号优化在开机时通过偏移和增益调整组合实现，并通过运行模式校准在整个运行时间内保持。运行模式校准可以抵御环境影响，例如目标的微振荡或气隙的突然变化。 稳压电流输出专为两线制应用而配置，传感器 IC 非常适合在 ABS（防抱死制动系统）中获取速度和占空比信息。双霍尔元件之间的 1.5 毫米间距针对基于细间距环形磁铁的配置进行了优化。对于需要检测旋转铁质齿轮和目标的应用，请参阅 ATS642LSH 系列产品。封装不含铅 (Pb)，采用 100% 雾锡引脚框电镀。
