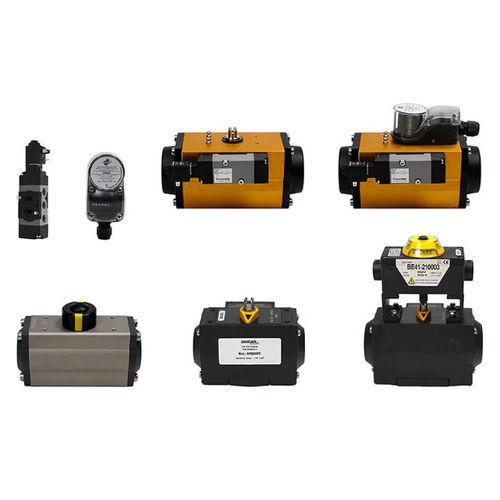

气动执行器

旋转单作用球阀水龙头

与线性气缸不同，旋转执行器通过向其中注入压缩空气来实现旋转运动。它们主要用于打开或关闭蝶阀、球阀或必须旋转四分之一圈的机械部件。通常通过一个 5/2 通纳穆尔电磁阀或一种适合直接安装在执行器本体上的特殊类型阀门进行控制。 旋转式执行机构可分为双作用和单作用两种。双作用型在两个腔（由内部活塞隔开）中都接收空气，当在一侧引入空气时，将获得旋转；相反，在另一侧引入空气时，旋转将朝相反方向进行，并返回起点。单作用旋转推杆则是在一个腔室中提供压缩空气，而在另一个腔室中放置六个弹簧。当空气进入腔室时，弹簧受到施加在活塞上的力的压缩。与此同时，旋转运动将转动四分之一圈。移除气源后，预紧弹簧将使执行机构回到起始位置。当阀门必须具有常开（NA）或常闭（NC）功能时，通常会使用单效应。
