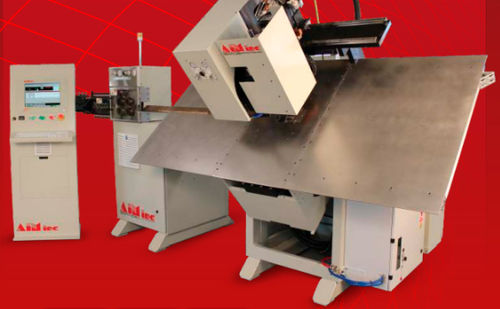

电动液压折弯机 AFM-2Dx-T电动棒材金属丝线
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动液压, 电动
- 所处理的产品
- 棒材, 金属丝线, 用于线
- 滚轮数量
- 4驱动辊
- 方向
- 卧式, 垂直
- 控制器类型
- CNC数控, 自动, PLC控制
- 组合功能
- 切割, 成形, 剪切, 去毛边, 钻孔, 去角, 切割环组装
- 轴数
- 3轴
- 其他特性
- 精准, 高效率, 3相, 坚固, 多轴, 自动左右弯曲, 机器人, 带焊接机
- 管直径
最少: 2 mm
(0.08 in)最多: 16 mm
(0.63 in)- 弯曲力度
4,400 kgf
- 弯曲时间
1 min
- 整体宽度
4 m
(13'01" )- 总高度
2 m
(6'06" )- 重量
2,359 kg, 2,495 kg, 4,082 kg
(5,201 lb, 5,501 lb, 8,999 lb)- 电压
400 V, 460 V
最少: 220 V
最多: 480 V
- 总功率
最少: 23 kVA
(31.3 hp)最多: 60 kVA
(81.6 hp)
产品介绍
AccuForm 模块化产品系列由可在同一尺寸内互换的组件组成。构成 AccuForm 模块化产品系列的主要组件如下：
1) 转台
2) 矫直机
3) 送料机
4) 2 维弯曲机
5) 冲孔、倒角、螺纹、钻孔、穿孔、打标等可选配件
目前，每台 AccuForm 模块化数控线材折弯机最多可有 32 个运动轴，具体取决于机器配置。这些机器可直接从线圈中获取线材，然后将其拉直、弯曲和切割，利用 AIM 独家软件包设计出线材产品。 SmartEditor® 设置灵活简便。 编程简单快捷。您只需输入产品的长度和角度，查看设计，必要时进行编辑，然后开始生产！
带转塔选项 (-T) 的型号增加了一个伺服轴，用于自动和可编程折弯工具更换，以及第二个折弯销钉。
AIM 采用世界领先的伺服系统。根据机器大小，送丝速度可超过 120 米/分钟（394 英尺/分钟），折弯速度可超过 1100 度/秒。送丝机的最小分辨率为每毫米 273 个脉冲（每千分之一英寸 6.93 个脉冲），弯管机的分辨率为每度 1450 个脉冲。我们使用的伺服控制器的公布精度为 ±1 脉冲，长度精度为 ±0.1 毫米（±0.004 英寸），角度精度为 ±0.05 度。AIM 机器的精度和可重复性非常高，因此生产的线型只会受到所提供线材的质量和一致性的限制。
---
