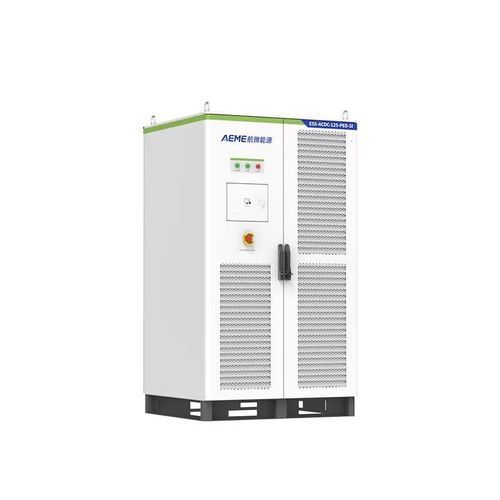

紧凑型储能系统 ESS-ACDC-125-PED-SI

离网型三相风冷式

产品概述
ESS-ACDC-125-PED-SI是一体化光伏-储能-柴油功率转换系统，集成光伏逆变、蓄电池变流及可选柴油发电机接口。针对工业微电网和关键负载设计，支持光伏优先、削峰填谷、多源混合供电及快切换离网/并网，确保供电连续性。

主要特性

• 安装灵活：一体化机柜设计，支持并排安装，节省场地空间。
• 数字化管理：内置智能控制与监测，触摸屏显示并提供通信接口，便于全生命周期运维。
• 并联扩展：离网模式支持最多4台并联，联网模式支持最多8台并联，便于模块化扩容。
• 高转换性能：占地小、PCS转换效率高，提升系统发电利用率。
• 接口可选：支持柴油发电机接入、PV MPPT输入（1或4路）及STS（静态转换开关）。

技术规格

• 型号：ESS-ACDC-125-PED-SI
• 视在功率：110 kVA
• 额定功率：100 kW
• 额定交流电压：400 V
• 交流电压范围（并网）：360 V - 440 V；离网：400 V ±5%
• 额定频率：50/60 Hz
• 谐波电流（AC）：<3% (THDi) / THDu ≤5%
• 功率因数：0.9 before - 0.9 after
• 交流接线方式：3W+N+PE
• 离网输出电流：152 A
• 过载能力：110% 10 min / 120% 1 min
• 直流输入（电池）：电压范围 680 V - 900 V；额定电流 150 A
• 光伏接入（可选）：开路电压最大 950 VDC；MPPT电压范围 200 V - 900 VDC；MPPT路数 1 或 4；光伏功率选项 60 / 120 / 240 kW
• 柴油机接入（可选）：交流输入 260 Vac - 530 Vac (3L+PE)；频率 45 Hz - 65 Hz；输入功率因数 ≥0.99；满载效率 >95%；输入THD <5%；功率选项 40 kW / 80 kW
• STS（可选）：额定功率 200 kW；交流电压 400 V/230 V (-20%~15%)；频率 50/60 Hz (±5 Hz)；最大AC功率 220 kVA；最大电流 330 A
• 噪声：≤75 dB(A)@1m
• 工作温度：-20°C 至 +45°C
• 冷却方式：智能风冷
• 相对湿度：95%（无冷凝）
• 海拔：超过2,000 m需降低功率
• 在线/离线切换时间：<10 ms (STS)
• 显示/通信：触摸屏、RS485 / LAN；预留 DO/DI

适用场景与系统集成

• 工业微电网、远程工业现场及离岛系统。
• 关键设施备电、通信站点、施工营地等备用电源场景。
• 与光伏、蓄电及柴油机并联的混合可再生能源系统核心设备。
• 集成服务：现场评估、并联扩展设计及柴油/光伏联调验收。
