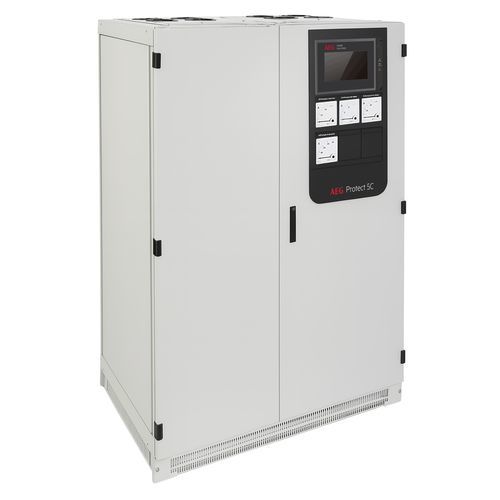

在线不间断电源 Protect 5C

双转换式单相三相

产品概述
Protect 5C 系列为在线双变换 UPS，旨在为关键的工业与商业设施提供连续且受控的电源。基于 DSP 的数字智能控制和多种通信选项，可在恶劣电源环境中实现稳定运行与远程监控。

要点

• 工业级：针对苛刻工况与连续运行设计。
• 灵活配置：便于维护的设计，缩短检修时间。
• 数字智能控制：DSP 控制，提供多种通信接口以支持远程监控。
• 防护等级：标准 IP20，可选 IP43 以增强防尘防水能力。
• 输出选项：三相 380/400/415 VAC 或单相 220/230/240 VAC。

优势

• 适用于恶劣电源环境
• 高短路耐受能力
• 模块化、灵活的容量扩展
• 高过载能力
• 操作与监控直观易用
• 智能电池管理延长使用寿命

功能

• 输出功率因数 0.9
• 先进的 DSP 控制技术
• 低噪音设计
• 极快的动态响应
• 输出短路保护设计
• 大屏彩色触控的多语言 HMI
• 多种通信方式：Modbus RTU/TCP、SNMP（可选）、IEC61850（可选）
• 便于并联扩容
• 高效散热导流设计
• 输入/输出隔离（电气隔离）
• 专用保护电路板设计
• 智能电池管理系统
• 支持多种电池技术（铅酸、Ni‑Cd、锂离子、SMC）及多电压

技术规格

• 型号：Protect 5C
• 容量 / 额定功率：10 – 200 kVA
• 输入（整流器）额定交流电压：3 x 400 V（3 x 380 V、3 x 415 V；其他可定制）
• 输出：380/400/415 VAC 三相 或 220/230/240 VAC 单相
• DC 电压（整流器额定）：108 V、216 V、384 V
• 整流器类型：6‑pulse（标准）/ 12‑pulse（可选）
• 逆变器 DC 输入范围：108 V（86–140 V）；216 V（170–279 V）；384 V（307–499 V）
• 逆变器额定交流电压 @3相：3 x 400 V（3 x 380 V、3 x 415 V；其他可定制）
• 逆变器额定交流电压 @单相：220 V / 230 V / 240 V（其他可定制）
• 输出电压静态响应：< ±1%
• 输出电压动态响应：< ±3%
• 恢复时间：≤ 20 ms
• 额定负载时功率因数：0.9
• 过载能力：150% 持续 1 分钟；125% 持续 10 分钟
• 防护等级：IP20（可选至 IP43）
• 工作温度：-10°C 至 40°C（无降额）
• 人机界面：7" 彩色触控屏；3 个状态/报警指示灯
• 通信 / 协议：Modbus RTU, Modbus TCP/IP（可选）, SNMP（可选）, IEC61850（可选）
• 支持的电池技术：铅酸、Ni‑Cd、锂离子、SMC（多电压）
