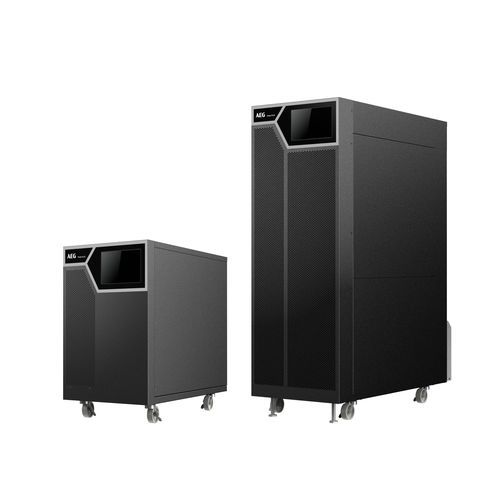

双转换式不间断电源 Protect Plus S400

三相锂VRLA

概述
Protect Plus S400 是一款无变压器在线UPS，具有紧凑的占地和灵活的配置。采用全IGBT双变换技术（VFI-SS-11），实现较低的输入THDi和接近单位的输入功率因数。系统支持ECO模式，可达到效率 > 99%。Protect Plus S400 面向对电能质量、能耗、可用性以及安装/维护空间有严格要求的关键应用，结合出色的电池充放电能力与紧凑设计，为敏感负载提供保护。

优点

• 前置接入主要部件，便于安装、操作和维护；并联扩展便捷
• 输出功率因数为1：1 kVA = 1 kW
• 高容量充电器，配合相应电池配置可实现较长备电时间
• 节省占地、布线和保护装置成本，并优化电力管理
• 通过用户友好的HMI显示实现全面控制和参数设置

特点

• 无变压器全IGBT架构
• 分类 VFI-SS-11
• 输出功率因数可达1
• AC/AC 效率 > 95%（VFI），VFD（ECO）模式下 > 99%
• 灵活的电池方案：VRLA 和 锂电池*
• 高 MTBF 和 低 MTTR
• 支持最多4台并联运行
• 优化的电池管理
• 可选频率转换器
• 多种可选项

要点
容量：20-80 kVA
输入相数：3PH+N+G
输入电压：380 / 400 / 415 V
输出相数：3PH+N
输出电压：380 / 400 / 415 V

附件

• 机械：20-40K 的 IP21 附件；60-80K 的 IP21 附件
• 通讯：AEG Network Card；S400 ModBus Card；S400 Relay Card；S400 电池温度传感器

技术规格

• 容量：20 - 80 kVA
• 输入相数：3PH + N + G
• 输入电压（额定）：380 / 400 / 415 V
• 输出相数：3PH + N
• 输出电压（额定）：380 / 400 / 415 V
• 额定功率（kVA / kW）可选：20/20、30/30、40/40、60/60、80/80
• 外形尺寸（W x D x H mm）：20 kVA = 330 x 700 x 525 mm；30 kVA 和 40 kVA = 330 x 772 x 977 mm；60 kVA 和 80 kVA = 330 x 772 x 977 mm
• 重量（kg）：20 kVA = 45 kg；30 kVA = 48 kg；40 kVA = 48 kg；60 kVA = 96 kg；80 kVA = 96 kg
• 电压范围（V）（相-中性 / 相-相）：116 ÷ 190 / 200 ÷ 329 @ 50% 负载；190 ÷ 276 / 329 ÷ 478 @ 100% 负载
• 旁路额定输入电压：230 V（相对中性） / 400 V（相对相）
• 频率：50 / 60 Hz
