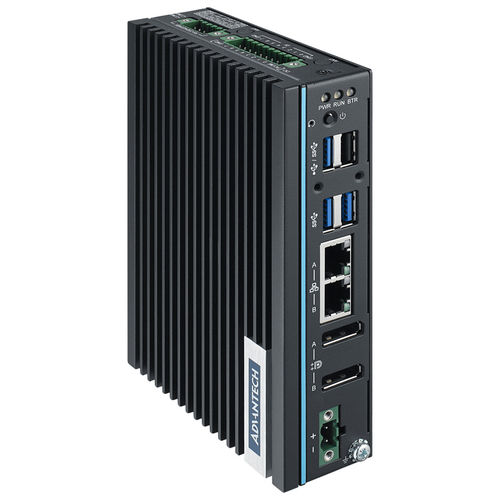

EDGE电脑 UNO-137 V2

DIN导轨Intel® Atom™ x6425REIntel® Atom x6413E

概述
UNO-137 V2 是一款紧凑型 DIN 导轨集成 IPC，适用于工业控制和边缘计算。支持 Intel® Atom® x6413E（1.5 GHz）或 x6425RE（1.9 GHz）处理器，提供多种工业 I/O 与双存储选项以满足灵活部署需求。

• Intel® Atom® x6413E（1.5 GHz）或 x6425RE（1.9 GHz），8 GB DDR4（板载/可配置）
• 宽工作温度选项可达 −40 ℃，电源输入 10 ~ 36 VDC
• 8 x DI、8 x DO 及 2 x COM 的端口隔离
• DP++ 支持 HDMI/DVI 兼容（2 x DisplayPort）
• 双存储：M.2 M-key 2242（PCIe/NVMe 或 SATA）加 mSATA
• 板载 TPM 2.0 提供基于硬件的安全性
• 支持模块化 iDoor 扩展

认证

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

硬件规格
电源输入: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1.5GHz 四核 或 Intel® Atom® x6425RE 1.9GHz 四核（视 SKU 而定）
内存: 1 x SO-DIMM，8 GB DDR4 3200 MHz（板载/示例配置）
存储: 1 x M.2 2242 M-Key（PCIe/NVMe 或 SATA）及 1 x mSATA 支持双存储
图形: Intel® UHD Graphics
操作系统支持: Microsoft® Windows 10 LTSC、Microsoft® Windows 11、Linux
硬件安全: TPM 2.0

机械
净重: 0.8 kg
外壳: 铝制外壳
安装: DIN 导轨
尺寸（W x H x D）: 35 x 150 x 105 mm

I/O 接口
LAN 端口: 2 x 10/100/1000/2500 Mbps（支持 2.5GbE）
显示: 2 x DisplayPort (DP)
扩展: 1 x 全尺寸 mPCIe 插槽；1 x M.2 E key；1 x SIM 卡槽
电源连接: 1 x 2 针接线端子
USB 端口: 3 x USB 3.2，1 x USB 2.0
串口: 2 x RS-232/422/485

环境
存储温度: −40 ~ 85 ℃
工作温度: 取决于 SKU：−40 ~ 70 ℃ 或 −40 ~ 60 ℃
相对湿度: 95% RH（无凝结）
防护等级: IP20
抗振动: 2 Grms，随机
抗冲击: 50 G，半正弦

本地 I/O
通用数字 I/O: 8 通道 DI，8 通道 DO

附加产品特性

• DP++ 提供 HDMI/DVI 兼容性
• 板载 TPM 2.0 提供硬件级安全
• 支持模块化 iDoor 扩展
• 随附坚固型 DIN 导轨安装套件
• 符合 IEC 61010-1 安全要求

技术规格

• 型号: UNO-137 V2
• CPU 选项: Intel® Atom® x6413E（1.5 GHz）或 x6425RE（1.9 GHz）
• 内存: 1 x SO-DIMM，8 GB DDR4 3200 MHz
• 存储: M.2 2242 M-Key（SATA/PCIe/NVMe）并支持 mSATA
• 图形: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• 显示: 2 x DP
• 数字 I/O: 8 DI，8 DO
• 串口: 2 x RS-232/422/485
• USB: 3 x USB 3.2，1 x USB 2.0
• 扩展: 全尺寸 mPCIe，M.2 E key，SIM 插槽
• 电源输入: 10 ~ 36 VDC（2 针接线端子）
• 工作温度: 最低 −40 ℃（视 SKU 而定：−40 ~ 70 ℃ 或 −40 ~ 60 ℃）
• 存储温度: −40 ~ 85 ℃
• 湿度: 95% RH（无凝结）
• 外壳: 铝制；安装: DIN 导轨；尺寸: 35 x 150 x 105 mm；重量: 0.8 kg
• 安全: 板载 TPM 2.0
• 认证: CE、FCC、UL 61010-2-201、CCC、BSMI
