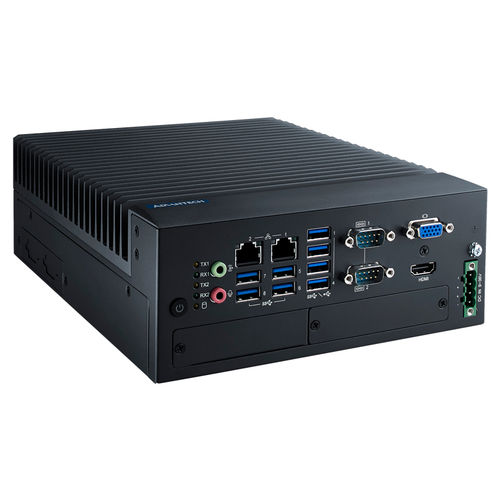

箱式电脑 MIC-770 V3 series

台式嵌入式壁挂

概述
紧凑型无风扇工业嵌入式系统，适用于采用 LGA1700 插座的 Intel® 第12/13/14代 Core™ 处理器。为恶劣工业环境设计，具备 IP40 防尘、防震特性，支持广泛输入电压及 Advantech 扩展模块与远程管理技术。

主要特性

• LGA1700 插座，支持 Intel® Core™ 第12/13/14代（最多24核，TDP 最多65W）
• Intel® R680E 或 H610E 芯片组可选
• 宽工作温度范围（视型号而定）及抗冲击设计
• 2 x 千兆以太网；灵活的 USB 配置，包含 USB 3.2 Gen2/Gen1
• 可选串口：2 x RS-232/422/485，最多可扩展至 4 x RS-232
• 存储：1 x 2.5" HDD/SSD 位、1 x mSATA、可选 NVMe M.2（PCIe Gen4 x4）
• 9 ~ 36 VDC 宽压输入，适用于车载及工业场景
• IP40 防尘设计，支持桌面或壁挂安装
• 支持 FlexIO、iDoor 及 Advantech i-Modules 扩展 I/O（DP、DVI、COM、DIO、remote switch I/O）
• 嵌入式软件支持：SUSI API、Advantech API 以及 iBMC 远程管理（WISE-DeviceOn）
• 支持 Intel® vPro™/AMT 与 TPM（视型号而定）

可用型号（如列表所示）

• MIC-770V3W-00A1
• MIC-770V3H-00A1
• MIC-770V3W-E0A1
• MIC-770V3H-E0A1
• MIC-770V3W-00A2U

技术规格

• 处理器系列：Intel® Core™ 第12/13/14代，最多24核，TDP 最多65W
• 插座：1 x LGA1700
• 芯片组：Intel® R680E 或 Intel® H610E（视型号而定）
• BIOS：AMI 256 / 128 Mbit SPI Flash
• 内存：双通道 DDR5 4800 MHz；2 x 262-pin DDR5 SO-DIMM；每槽最高64 GB；系统最大 128 GB
• 图形：集成 Intel® UHD Graphics
• 存储：1 x 2.5" HDD/SSD 位；1 x mSATA；1 x M.2 2280 NVMe（PCIe Gen4 x4），M-Key（视型号而定）
• RAID：支持的配置上可提供 0/1/5/10
• 扩展：i-Module、Mini PCIe / mSATA 插槽（视型号而定）
• 网口：2 x RJ45 10/100/1000 Mbps（控制器视型号而定）
• 显示 / 前面板 I/O：VGA 与 HDMI
• USB：可配置组合，包含 USB 3.2 Gen2 / Gen1 与 USB 2.0（内部选项）
• 串口：2 x RS-232/422/485（支持自动流控），并可选最多 4 x RS-232
• 音频：Line-out 与 Mic-in
• 看门狗：可编程复位间隔（1–255 秒/分钟）
• 电源：ATX/AT 型；输入 9 ~ 36 VDC
• 环境：工作示例：-20 ~ 50 °C（0.7 m/s 气流时）；非工作：-40 ~ 85 °C；湿度 95 % @ 40 °C 无冷凝
• 冲击：装 SSD 时：20 G，IEC-68-2-27，半正弦波，11 ms
• 外形：示例尺寸：77 x 192 x 230 mm 或 107.3 x 192 x 230 mm；示例净重：2.8 kg 或 4.65 kg
• 安装：桌面、壁挂
• 认证：CE / FCC Class A、CCC、BSMI、UL/CB（视型号而定）
