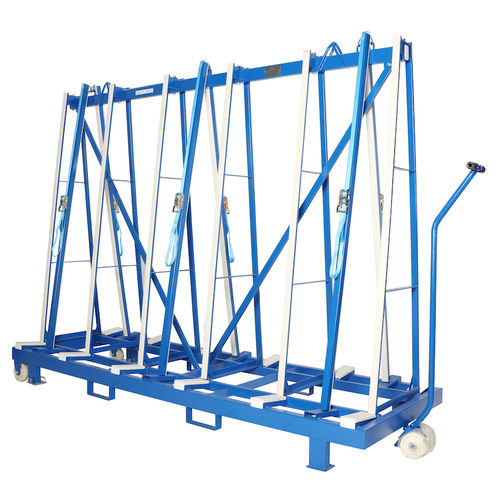

搬运机架 TF3050H

概述
用于运输大型板材，如花岗岩、大理石、人造石和玻璃。TF3050H 型运输架可在架体置于地面时完成板材的装/卸；装载完成后，可由叉车或起重机将整架放置到卡车上，从而减少在车厢上的人工搬运，提高安全性与装卸效率。

特点

• 焊接稳定结构，最大限度降低板材倾翻风险。
• 板材置于可更换的橡胶型材上，并由六根锁定杆和棘轮带固定。
• 设有两个吊挂点，便于桥式/行车吊作业。
• 配备两根斜向加强杆以增强刚性。
• 两侧长边设有内置叉车接叉槽，便于安全起吊。
• 底座和立柱采用可更换白色橡胶，防止划痕和印迹。
• 带轮的平衡杆手柄可在装载时手动移动整架。
• 平衡杆机构可用于顶起框架并在不需要轮子时放下支撑腿。
• 粉末涂层表面处理，提高耐腐蚀性和使用寿命。

可选项
可根据要求进行热浸镀锌及表面处理。

注意
载运已装载的框架时，必须始终放下支撑腿。

规格
公制 | 英制
每侧板材存放基底宽度：207 mm | 8"
每侧配带：3 pcs | 3 pcs
长度：3050 mm | 120"
高度：2317 mm | 91.2"
每侧工作载荷上限：1250 kg | 2756 lb
车轮上的总工作载荷上限：2500 kg | 5511 lb
整架净重：260 kg | 573 lb
带轮手柄净重：8.7 kg | 19 lb
不带带轮手柄的框架净重：251.3 kg | 554 lb
毛重：266 kg | 586 lb
包装尺寸：L.3050 x W.1030 x H.450 mm | L.120" x W.40.5" x H.17.7"

技术规格

• 型号：TF3050H
• 长度：3050 mm
• 高度：2317 mm
• 每侧板材存放基底宽度：207 mm
• 每侧配带：3 pcs
• 每侧工作载荷上限：1250 kg
• 车轮上的总工作载荷上限：2500 kg
• 整架净重：260 kg
• 带轮手柄净重：8.7 kg
• 不带手柄时框架净重：251.3 kg
• 毛重：266 kg
• 包装尺寸：L.3050 x W.1030 x H.450 mm
