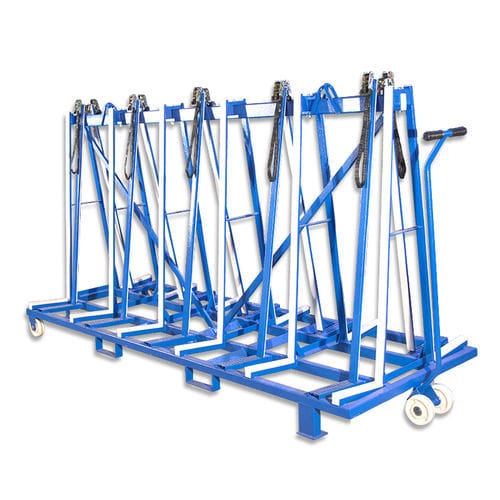

搬运机架 TF3050

概述
运输架 TF3050 设计用于运输瓷质板以及其他长、低和中等高度的板材。机架默认粉末喷涂处理；根据要求可进行热浸镀锌处理。TF3050 配备锁定杆和棘轮捆带用于固定载荷，并设有叉车插口和起重机吊点以便安全搬运。

特性

• 出厂时螺栓预装，便于快速组装。
• 现场易于安装与拆卸。
• 结构稳定，设计以降低板材翻倒风险。
• 板材置于可更换橡胶型材上，并由 6 根锁定杆和棘轮捆带固定。
• 设有两个桥式起重机吊点。
• 两条对角撑提高结构刚性。
• 长边两个侧面设有内置叉车插口，便于安全提升。
• 底座和立柱采用可更换白色橡胶，防止划痕和印记。
• 配有带轮的平衡杆手柄，即使在装载状态下也可手动移动。
• 可用平衡杆手柄顶起已装载的架体并在不需要车轮时放下支撑脚。
• 粉末喷涂表面保护；可按需提供热浸镀锌。

可选项
可根据要求对框架进行热浸镀锌和表面处理。

注意
装载的框架在卡车上运输时，应始终放下支撑脚。

规格（公制 | 英制）
每侧板材存放基座宽度：268 mm | 10.6"
长度：3050 mm | 120"
每侧捆带数量：5 件 | 5 pcs
每侧工作载荷极限：1250 kg | 2,756 lb
车轮上的总工作载荷极限：2500 kg | 5,511 lb
整机净重：239 kg | 527 lb
万向轮手柄净重：8.7 kg | 19 lb
不带万向轮手柄的机架净重：230.3 kg | 508 lb
毛重（包装）：245 kg | 540 lb
包装尺寸：L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

技术规格

• 型号：TF3050
• 适用：瓷质板及其他长、低、中等高度板材的运输
• 表面处理：粉末喷涂（可根据要求进行热浸镀锌）
• 固定方式：6 根锁定杆与棘轮捆带；可更换橡胶型材
• 叉车搬运：长边两个侧面设有内置叉车插口
• 起重机搬运：设有 2 个桥式起重机吊点
• 移动性：带轮平衡杆手柄；不需车轮时可顶升/放下支撑脚
• 每侧工作载荷极限：1250 kg
• 车轮上的总工作载荷极限：2500 kg
• 整机净重：239 kg；不带手柄净重：230.3 kg
• 万向轮手柄净重：8.7 kg
• 毛重（包装）：245 kg
• 包装尺寸：L 3050 x W 1120 x H 430 mm
