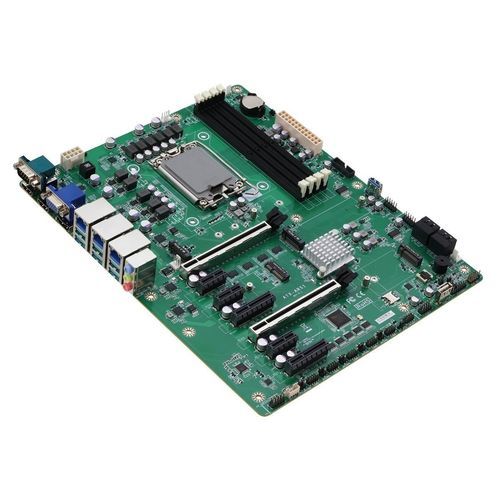

ATX主板 ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

概述
AAEON ATX-Q870A 是一款面向 Intel® Core™ Ultra（第2代）LGA 1851 插座的工业级 ATX 主板。将下一代 CPU 性能与扩展内存容量、丰富的 I/O 以及多种扩展选项结合，适用于工业自动化、高性能工作站、物联网网关和 AI 边缘设备等场景。

主要特性

• Intel® Core™ Ultra 处理器（第2代），LGA 1851 插座，最高 125W
• DDR5 6400MT/s，双通道 CU/U-DIMM x4，最高 256GB
• M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• USB 3.2 x9、USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4，支持 RAID 0,1,5,10
• HDMI 2.1（TMDS）x2、DisplayPort 1.4a x1、VGA x1
• PCIe Gen 5 x16 x2、PCIe Gen 4 x4 x2、PCIe Gen 4 x1 x3
• ATX 尺寸与 ATX 电源

对多 PCIe 设备的支持
ATX-Q870A 提供丰富的扩展能力，配备两个 PCIe Gen 5 x16 插槽以及额外的 PCIe Gen 4 x4 与 x1 插槽，可同时支持高性能 GPU、AI 加速器、NVMe 存储以及串口卡、传感器接口和低速网卡等专用模块。四个 M.2 插槽支持 4G/5G、Wi‑Fi 6 和高速 NVMe 模块。

支持 Intel Core Ultra 处理器（第2代）
兼容 LGA 1851 插座的 CPU，最大功耗 125W，来自 Intel® Core™ Ultra 第2代系列。平台支持最多 24 核 / 24 线程（视具体 CPU 而定），并集成 Intel® Graphics 与 Intel® AI Boost NPU，可实现硬件加速推理（在相关工作负载下约可达 ~36 TOPS）。

下一代 I/O 与显示
丰富的 I/O 包括 9 个 USB 3.2 端口和 7 个 USB 2.0 端口、三路 2.5GbE LAN 以实现可靠冗余网络、6 个 COM 串口用于串行设备连接，以及多种显示输出：双 HDMI 2.1（TMDS）、1 个 DisplayPort 1.4a 和 1 个 VGA。数字输出在适用时支持 4K @ 60Hz。

应用场景
面向计算密集型嵌入式应用，如工业自动化、高性能工作站构建、物联网网关部署、数字标牌以及需要多扩展设备和高内存带宽的 AI/边缘解决方案。

特性 / 技术规格

• Model: ATX-Q870A
• Brand: AAEON
• CPU 插座: LGA 1851，支持 Intel® Core™ Ultra Processors Series 2，最高 125W
• 支持 CPU 核心/线程: 最多 24 核 / 24 线程（视 CPU 而定）
• 板载 AI/图形: Intel® AI Boost NPU 与集成 Intel® Graphics GPU（硬件加速推理能力约为 ~36 TOPS，视工作负载而定）
• 内存: DDR5 6400MT/s，双通道，4 个 CU/U-DIMM 插槽，最高 256GB
• 扩展插槽: PCIe Gen 5 x16 x2、PCIe Gen 4 x4 x2、PCIe Gen 4 x1 x3
• M.2 插槽: M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• 存储: SATA 6Gb/s x4，支持 RAID（0, 1, 5, 10）
• USB: USB 3.2 x9、USB 2.0 x7
• LAN: 2.5GbE x3
• 串口: COM 连接器 x6
• 视频输出: HDMI 2.1 (TMDS) x2、DisplayPort 1.4a x1、VGA x1（数字输出在适用时支持 4K @60Hz）
• 外形尺寸: ATX
• 电源: ATX power
• 目标使用场景: 工业自动化、高性能工作站、IoT 网关、数字标牌、AI/边缘解决方案
