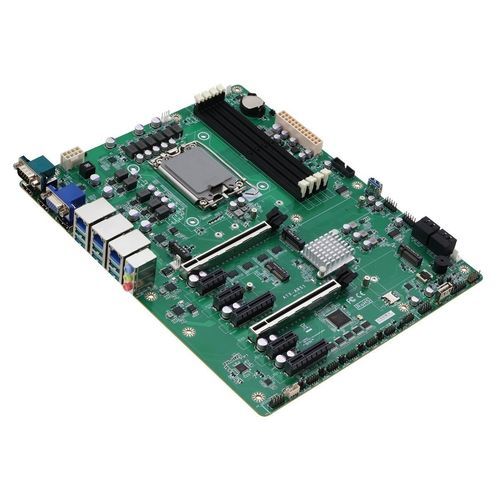

ATX主板 ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

概述
AAEON ATX-Q870A 是一款面向 Intel® Core™ Ultra（系列2）LGA 1851 插槽处理器的工业级 ATX 主板。通过将下一代 CPU 功能与扩展的内存、存储和 I/O 选项结合，为计算密集型工业应用、高性能工作站和边缘网关提供平衡的平台。

主要特性

• Intel® Core™ Ultra 处理器（系列2），LGA 1851 插槽，最高支持125W
• DDR5 6400MT/s，双通道 CU/U-DIMM x4，最高256GB
• M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• USB 3.2 x9，USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4，支持 RAID 0,1,5,10
• HDMI 2.1 TMDS x2、DisplayPort 1.4a x1、VGA x1（HDMI/DP 支持 4K@60Hz）
• PCIe Gen5 x16 x2；PCIe Gen4 x4 x2；PCIe Gen4 x1 x3
• ATX 电源支持

多 PCIe 设备支持
ATX-Q870A 提供丰富的扩展能力，配备两个 PCIe Gen5 x16 插槽和多个 PCIe Gen4 插槽，可同时支持高性能 GPU、AI 加速器、NVMe 存储及专用 I/O 模块（串口卡、传感器接口、低速网卡）。四个 M.2 插槽可集成无线模块（4G/5G、Wi‑Fi 6）与额外 NVMe 驱动，支持灵活的系统构建。

Intel® Core™ Ultra（系列2）CPU 支持
支持 LGA 1851 插槽、最高125W 的 Intel® Core™ Ultra 系列2 CPU。平台可利用最多 24 核 / 24 线程，集成 Intel® AI Boost NPU 与 Intel® Graphics GPU，实现硬件加速推理（平台宣称 AI 性能最高可达 36 TOPS）。

下一代 I/O 提供速度与灵活性
丰富的 I/O 配置包括九个 USB 3.2 端口、七个 USB 2.0 端口、三个 2.5GbE LAN 端口及多个 COM 接口。视频输出包括双 HDMI 2.1 TMDS、1 个 DisplayPort 1.4a 和 1 个 VGA；HDMI/DP 可支持 4K@60Hz，兼容现代高分辨率显示器和传统工业显示器。

技术规格

• 型号：ATX-Q870A（AAEON）
• CPU 支持：Intel® Core™ Ultra（系列2），LGA 1851，最高125W，最多 24 核 / 24 线程
• 平台 AI/图形：Intel® AI Boost NPU 与 Intel® Graphics GPU（平台宣称 AI 可达 36 TOPS）
• 内存：DDR5 6400MT/s，双通道，CU/U-DIMM x4，最高 256GB
• M.2 插槽：M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1（支持 NVMe、无线模块 4G/5G、Wi‑Fi 6）
• SATA：SATA 6Gb/s x4，支持 RAID（0,1,5,10）
• USB：USB 3.2 x9，USB 2.0 x7
• LAN：2.5GbE x3
• 视频输出：HDMI 2.1 TMDS x2、DisplayPort 1.4a x1、VGA x1（支持 4K@60Hz）
• PCIe 扩展：PCIe Gen5 x16 x2；PCIe Gen4 x4 x2；PCIe Gen4 x1 x3
• COM：多个 COM 接口
• 电源：ATX
• 外形尺寸：ATX（工业主板）
