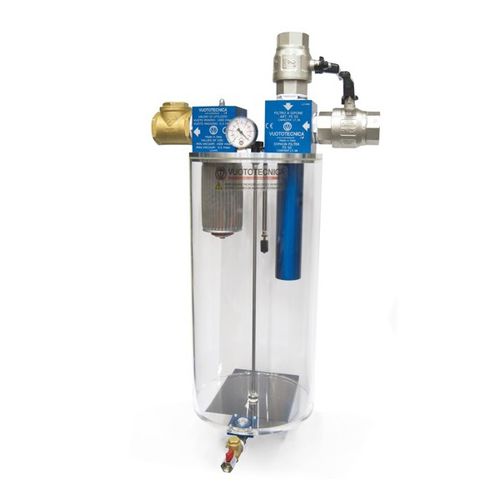

这些过滤器的功能是过滤吸盘或真空抓持系统吸入的杂质和液体,以防止其进入真空泵。
它们由以下部件组成:
- 透明有机玻璃圆柱形容器,盖板可打开,便于检查和清洁。
- 在吸入口上有一个止回阀,可防止在真空泵停止运作时,空气回流到过滤器中。
- 安装在真空过滤器上的不锈钢网滤芯,过滤精度为60μ,以过滤灰尘和固体杂质
- 一个两通手动阀,用于切断设备真空。
- 一个两通手动阀,用于恢复过滤器内部的大气压。
- 一个可直接读取过滤器真空度的径向真空表。
- 一个磁性液位开关,当吸入的液体超过安全水平时,可停止真空泵的运作。
- 一个与设备连接的刚性硬管,将吸入的空气和液体输送到容器底部。
- 一个安装在过滤器底部的止回阀,每次恢复过滤器内部的大气压时,可自动排出所吸入的液体和杂质。
- 一个安装在上述止回阀的塞子,允许手动排出液体。
- 一个坚固的金属支架,用于将过滤器固定在墙上。
技术特性
工作压力:0.5 ~ 1000 mbar abs
流体温度:-5 ~ +50°C
过滤精度:60 μ
