剪波超声波换能器

频率: 5, 2, 4, 1 MHz

... 产品概述

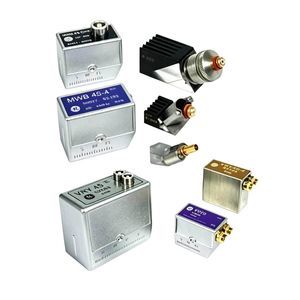

WB/WK系列斜射束超声换能器用于接触式超声焊缝检测及工业部件的斜角路径无损检测（NDT）。楔块式探头可在选定的检测角度向被检件引入剪切波或纵波，用于检测与焊缝和结构相关的倾斜缺陷。

主要特性

• 楔块式斜射束设计，可在选定角度传输剪切波或纵波。
• 可选配置：大尺寸、小尺寸及双元件斜射束探头。
• 提供一体式和可更换楔块，以及快速更换和螺钉安装样式（视型号而定）。
• 常见角度：35°、38°、45°、60°、70°、77°、80°、90°。
• 频率选项：1

频率: 4 MHz

... EMAT 超声波换能器采用新颖的脉冲放大技术发射和接收超声波剪切波。 利用新型电磁偏压技术（脉冲磁化）发射和接收超声剪切波的电磁换能器 S3850 可用于 A1270 EMAT 的厚度测量。 该传感器可由下列 ACS 仪器驱动： - A1270 EMAT 传感器类型 - EMAT（电磁偏压，无永久磁铁） 标称频率 - 4 兆赫 有效孔径 - 8 毫米 外形尺寸 - 23x29 毫米 最大脉冲电压（峰峰值） - ± 200 V 电缆长度： - ...

频率: 3 MHz

... EMAT - 用于发射和接收圆偏振超声剪切波的电磁声学换能器 用于无耦合发射和接收超声剪切波的电磁声换能器 S7692 可通过 A1270 EMAT 用于厚度测量。 下列 ACS 仪器可驱动该换能器： - A1270 EMAT 传感器类型 - EMAT 产生的波模式类型： - 剪切波，径向极化 标称频率 - 3 兆赫 有效孔径 - 10 毫米 检测范围 - 1 至 100 毫米 掀起/穿透涂层厚度 - 高达 1 毫米 扩展工作温度范围 - -20 至 60 °C 整体尺寸 - ...

频率: 3 MHz

... EMAT - 用于发射和接收剪切-水平超声波的电磁-声学换能器 用于无耦合发射和接收水平剪切超声波的电磁声换能器 S7694 可用于 A1270 EMAT 的厚度测量。 该换能器可由下列 ACS 仪器驱动： - A1270 EMAT 传感器类型 - EMAT 产生的波模式类型： - 剪切波，线性极化 标称频率 - 3 兆赫 有效孔径 - 10 毫米 检测范围 - 1 至 200 毫米 掀起/穿透涂层厚度 - 高达 2 毫米 扩展工作温度范围 - -20 至 60 °C 整体尺寸 - ...

频率: 4 MHz

... EMAT - 用于发射和接收圆形极化超声剪切波的电磁声学换能器，适用于高温应用场合 用于无耦合发射和接收超声剪切波的电磁声换能器 S7392 可通过 A1270 EMAT 用于厚度测量。 该传感器可由下列 ACS 仪器驱动： - A1270 EMAT 传感器类型 - EMAT 产生的波模式类型： - 剪切波，径向极化 标称频率 - 4 兆赫 有效孔径 - 10 毫米 检测范围 - 1 至 100 毫米 掀起/穿透涂层厚度 - 高达 1 毫米 扩展工作温度范围 - 20 至 800 °C 外形尺寸 ...

频率: 3 MHz

... EMAT - 用于发射和接收剪切-水平超声波的电磁-声学传感器，适用于高温应用场合 用于无耦合发射和接收剪切-水平超声波的电磁-声学换能器 S7394 可通过 A1270 EMAT 用于厚度测量。 该传感器可由下列 ACS 仪器驱动： - A1270 EMAT 传感器类型 - EMAT 产生的波模式类型： - 剪切波，线性极化 标称频率 - 3 兆赫 有效孔径 - 10 毫米 检测范围 - 1 至 200 毫米 掀起/穿透涂层厚度 - 高达 2 毫米 扩展工作温度范围 - 20 至 800 ...

频率: 2 MHz

... 用于发射和接收超声剪切波的角束超声换能器 超声角束换能器 S5280 用于通过发射和接收超声剪切波对金属、塑料和复合材料进行超声波探伤。该换能器可用作脉冲回波模式超声波探伤仪的一部分。 该传感器可由以下 ACS 仪器驱动： - A1212 Master - A1214 专家 - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF 传感器类型 - 角束压电传感器 额定光束角 - 45°C 标称频率 - 1.8 MHz 有效换能器孔径 - 18 毫米 压电元件电容量 ...

频率: 2 MHz

... 用于发射和接收超声剪切波的角束超声换能器 超声角束换能器 S5280 用于通过发射和接收超声剪切波对金属、塑料和复合材料进行超声探伤。该换能器可用作脉冲回波模式超声波探伤仪的一部分。 该传感器可由以下 ACS 仪器驱动： - A1212 Master - A1214 专家 - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF 传感器类型 - 角束，压电式 额定光束角 - 60°C 标称频率 - 1.8 MHz 有效传感器孔径 - 18 毫米 压电元件电容量 ...

频率: 2 kHz

... 超声角束换能器 S5280 通过发射和接收超声剪切波，对金属、塑料和复合材料进行超声探伤。该换能器可作为脉冲回波模式超声波探伤仪的一部分使用。 该传感器可由以下 ACS 仪器驱动： - A1212 Master - A1214 专家 - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF 传感器类型 - 角束，压电式 额定光束角 - 70°C 标称频率 - 1.8 MHz 有效传感器孔径 - 18 毫米 压电元件电容量 - 3500 ± 50 pF 最大激励脉冲电压 ...

频率: 3 MHz

... 超声角束换能器 S5182 用于通过发射和接收超声剪切波对金属、塑料和复合材料进行超声探伤。该换能器可用作脉冲回波模式超声波探伤仪的一部分。 该传感器可由以下 ACS 仪器驱动： - A1212 Master - A1214 专家 - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF 传感器类型 - 角束压电传感器 额定光束角 - 45°C 标称频率 - 2.5 MHz 有效传感器孔径 - 12 毫米 压电元件电容量 - 1300 ± 100 pF 最大激励脉冲电压 ...

频率: 5 MHz

... 超声角束换能器 S5096 用于通过发射和接收超声剪切波对金属、塑料和复合材料进行超声探伤。该换能器可作为脉冲回波模式超声波探伤仪的一部分使用。 该传感器可由以下 ACS 仪器驱动： - A1212 Master - A1214 专家 - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF 传感器类型 - 角束压电传感器 标称光束角 - 45°C 标称频率 - 5 MHz 有效换能器孔径 - 6 毫米 压电元件电容量 - 1100 ± 100 pF 最大激励脉冲电压 ...
