工艺流程隔膜密封

... 带螺纹连接或开放式测量法兰的隔膜密封 • 直接或毛细管连接到 OPTBAR PM 压力变送器 • 螺纹：G 1½（公），1½ NPT（公，母）；开放式测量法兰 高达 DN50 /2" • 高达 +400℃/+752°F（带毛细管） • 湿材料侵蚀性、腐蚀性、粘性、固化或研磨性介质 OPTBAR DSP 2000 是一种膜隔膜密封件，用于安装在 OPTBAR PM 5060 和 OPTBAR PM 3050 压力变送器上。 它采用多功能设计，带螺纹连接或开放式测量法兰，用于直接或毛细管连接。 ...

... 应用。 用于介质温度特别高的工艺，从360 °C [680 °F]到最高450 °C [842 °F] 。 用于非高粘性或结晶性的气态和液态腐蚀性介质，也可用于腐蚀性环境中 加工行业 石油和天然气行业、化工和石化行业 特殊功能。 可提供普通标准和公称宽度 当选择特殊材料时，所有润湿部件均由所选材料制成 可提供带集成冲洗接口的版本 ...

压力: 0 bar - 250 bar

应用 适用于侵蚀性、温度较高的、腐蚀性、对环境有害的或有毒的介质 过程工业 功能特性 带螺纹的过程连接件，可直接安装 内置膜片，上下隔膜密封部件通过螺栓连接为一体 多种过程连接件和材料可供选择 描述 隔膜密封可保护测量仪表不受侵蚀性、粘性、结晶、腐蚀性、对环境有害的或有毒的介质损坏。 由适当材料制成的膜片可将测量仪表和被测介质隔离开。因此，只要配备适当的隔膜密封，测量仪表就能用于最高难度的测量任务。 系统内部的填充液体（可根据特定应用选择最合适的液体）可通过液压方式将压力传到测量仪表。 我们可提供不同设计和材质的隔膜密封，以满足所有应用要求。用户在选择隔膜密封时，需要注意两个重要标准：其一是过程连接件的类型（法兰、螺纹和无菌连接件）；其二是基本制造方法。 关于隔膜密封和隔膜密封系统的更多技术资料请参考IN ...

压力: 400 mbar

应用 适用于腐蚀性、高粘度、结晶或高温介质 过程行业 小型法兰过程连接 功能特性 敞开式法兰，内置全焊接膜片 安装到低压测量仪表 紧凑设计 描述 隔膜密封可保护测量仪表不受侵蚀性、粘性、结晶、腐蚀性、高粘稠、对环境有害的或有毒的介质损坏。由适当材料制成的膜片可将测量仪表和被测介质隔离开。因此，只要配备适当的隔膜密封，测量仪表就能用于最高难度的测量任务。 系统内部的填充液体（可根据特定应用选择最合适的液体）可通过液压方式将压力传导至测量仪表。 我们可提供不同设计和材质的隔膜密封，以满足所有应用要求。 关于隔膜密封和隔膜密封系统的更多技术资料请参考IN ...

压力: 0 Pa - 34,500,000 Pa

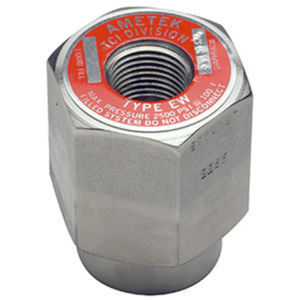

... M&G EW系列隔膜密封件是为新建筑和MRS应用中的操作而设计的微型密封元件。这些全焊接的316不锈钢密封件是高成本定制或特殊密封件的绝佳替代品。它们的特点是将隔膜直接焊接在壳体上，是任何工艺介质和压力脉动可能对仪表部件的寿命产生不利影响的应用的理想选择。 典型的应用包括喷漆设备、农业设备、水和废物设备以及氯处理设备。EW系列隔膜密封具有独特的结构，不含螺栓和垫片。这些密封件可以防止泄漏和无组织排放，这是1990年美国环保署清洁空气法所规定的。 EW系列的紧凑设计允许在空间有限的情况下进行安装。这些密封件与大多数100毫米和更小的量具一起使用。 Ail焊接的316L ...

... SCE系列法兰连接隔膜密封可用于管道和/或绝缘要求隔膜伸入罐体或工艺介质流中的任何应用中。 这些密封件具有滑套式法兰，便于安装和校准。延长体设计为适合3 "或4 "Schedule 40管道。可提供2"、3"、4"、6 "和8 "的延长长度。其他长度和直径可根据特殊要求提供。 SCE型号的膜片是通过TIG焊接到加长件上的，金属密封体和膜片有316L低碳不锈钢或HASTELLOY®C276。金属密封体和隔膜的材质为316L低碳不锈钢或HASTELLOY®C276。滑套法兰设计简化了螺栓孔的安装和校准。标准法兰为镀锌碳钢。其他材料可根据特殊要求提供。 SCE系列密封件配有150、300或600级ANSI标准法兰。操作压力限于ANSI法兰的压力和温度额定值。 特点 - ...

压力: 10 psi

... 阿美特克开发了SCW系列法兰连接的隔膜密封件，用于需要控制散逸性排放的应用，以及1990年EPA清洁空气法规定的对有毒和爆炸性介质的泄漏保护。 SCW密封是全焊接的不锈钢外壳*和连续工作的卷曲膜片。它们有一个ANSI标准的滑套法兰，便于安装。顶部的外壳与底部焊接在一起，提供了一个永久性的密封，不需要垫片。这种密封也可提供哈司特镍合金®C、莫奈尔®和其他材料（请咨询工厂）。 特点 - 适用于需要控制无组织排放的应用 - 对有毒和爆炸性介质的泄漏保护，符合EPA清洁空气法案的规定。 1990年EPA清洁空气法案规定的泄漏保护 - ...

压力: 0 bar - 40 bar

... DT106 卫生隔膜密封件设计用于食品、饮料和制药行业。它易于与压力表、压力开关和压力仪表组装。 技术数据 仪表连接：内螺纹 Va* 至 V2" BSP 或 NPT 工艺连接：1", l*fc\ 2" (IS02852), 25, 32, 40, 50 (DIN32676) 材料阀体：SS316（标准）；可选 SS316L、哈氏合金 C276 和其他材料，可根据要求提供 膜片：膜片：SS316L（标准）；可选哈氏合金 C276、钽、钛和其他材料（可根据要求提供）。 ...

压力: 0 bar - 350 bar

... DT-103 隔膜密封件设计用于高能见度的加工行业。它易于与压力表、压力开关和压力仪器组装。 技术数据 仪表连接：内螺纹 Va 至 W BSP 或 NPT 工艺连接：Vz" 至 2" BSP 外螺纹 选购件SS316L、哈氏合金 C276 和其他可选膜片：SS316L（标准） 可选项：哈氏合金 C276哈氏合金 C276、钽及其他材料，可根据要求提供 ...

... DT-104 隔膜密封件设计用于高能见度的加工行业。它易于与压力表、压力开关和压力仪器组装。 技术数据 仪表连接：内螺纹 lA* 至 Vz" BSP 或 N PT 工艺连接：1" 至 2" N PT 外螺纹 材料：主体-SS316（标准） 选购件SS316L、哈氏合金 C276 和其他材料，可根据要求提供膜片：SS316L（标准） 选件：哈氏合金 C276哈氏合金 C276、钽及其他可选材料 ...

... 液位、流量、压力、界面、密度 极热和极冷的温度 腐蚀性、堵塞性或粘性过程 卫生要求 高科技行业，如化工、石油和天然气、纸浆和造纸、食品和饮料，对其测量设备提出了考验。 制造过程要求压力传感器具有高精确度和高可靠性。 降低制造成本需要避免废品和生产停顿。 一些测量设备的陈旧性要求找到能够适应的替代仪器。 当你的需求很特殊，而且没有常规设备适合你的安装的特殊性时，我们会建造一个定制的密封传感器。 密封件可与差压、表压或绝对压力传感器一起使用。 它们可以刚性安装，直接安装在传感器上，或用毛细管将密封圈与发射器连接起来。 密封件和传感器被焊接在一起，没有任何垫圈，然后填充适合该应用的油。 在一些化学或卫生应用中，有必要将测量仪器与工艺介质压力隔离。 膜片密封作为测量单元和工艺介质之间的保护界面。 膜片和接触部分是由耐工艺介质的材料制成，并焊接在测量单元的底部。 毛细管或连接套筒提供了密封膜和传感器测量单元之间的连接。 这个空间必须在真空下进行脱气，然后用合适的注油器进行填充并密封。 ...

压力: 0 bar - 345 bar

... M&G EW 系列隔膜密封件是专为新建筑和 MRS 应用而设计的微型密封元件。这些全焊接的 316 不锈钢密封件是高成本定制密封件或特种密封件的绝佳替代品。它们的特点是隔膜直接焊接在外壳上，非常适合工艺介质和压力脉动可能会对压力表部件的寿命产生不利影响的任何应用。 典型应用包括喷漆设备、农业设备、水和废物处理设备以及氯处理设备。EW 系列隔膜密封具有独特的结构，没有螺栓和垫片。这些密封件可防止泄漏和《美国环保署 1990 年清洁空气法案》规定的逃逸性排放。 EW ...

... SCE 系列型法兰连接隔膜密封件可用于管道和/或绝缘要求隔膜延伸到工艺介质的罐体或流动流中的任何应用。 这些密封件具有滑动式法兰，便于安装和对准。 延长机身的设计适用于 3 英寸或 4 英寸附表 40 管。 可提供 2”、3”、4”、6” 和 8” 的扩展长度。 可根据特殊要求提供其他长度和直径。 SCE 模型隔膜是 TIG 焊接到扩展。 金属密封体和隔膜有 316L 低碳不锈钢或 HASTELLOY® C276 可供选择。 法兰滑动设计简化了螺栓孔的安装和对齐。 ...

压力: 10 psi

... SCE 系列型法兰连接隔膜密封件可用于管道和/或绝缘要求隔膜延伸到工艺介质的罐体或流动流中的任何应用。 这些密封件具有滑动式法兰，便于安装和对准。 延长机身的设计适用于 3 英寸或 4 英寸附表 40 管。 可提供 2”、3”、4”、6” 和 8” 的扩展长度。 可根据特殊要求提供其他长度和直径。 SCE 模型隔膜是 TIG 焊接到扩展。 金属密封体和隔膜有 316L 低碳不锈钢或 HASTELLOY® C276 可供选择。 法兰滑动设计简化了螺栓孔的安装和对齐。 ...

压力: -1 bar - 25 bar

... 用于高粘度或腐蚀性流体的隔膜密封件。专门设计用于因振动或压力快速变化而导致的重负荷工况。 适用于腐蚀性介质。 ...

... 在采用热工艺的行业中，压力测量是一项关键任务。各种各样的仪器，如布尔登管，被用来执行这项任务，有许多情况下，由于各种因素对采购测量仪器的影响，压力测量成为一项艰难的任务。这时就需要使用隔膜密封。膜片密封，有时也被称为化学密封，在需要将压力传感器与工艺介质隔离的情况下被采用。 隔膜密封是一种安全机制，用于使潜在的有害工艺材料远离压力表、变送器和开关。压力被施加到柔性隔膜上，而不是压力传感器的接口上，然后由填充液以液压方式传达给仪器。如果隔膜密封组件的放置和填充正确，它将不会对仪器的性能产生影响。 隔膜密封的功能是将压力测量设备与工艺介质分开。它经常被用于最具挑战性的测量操作。这种困难情况的例子包括：当环境是极端的，或者当建立一个与测量设备的过程连接是具有挑战性的；当被测量的介质是腐蚀性的、厚的、粘性的或容易凝固的；或者，当过程与仪器材料的化学性质不合适。 膜片密封的应用 以下是膜片密封的一些应用。 隔膜密封通常被用于保护压力表的关键场合 ...

... 在采用热工艺的行业中，压力测量是一项关键任务。各种各样的仪器，如布尔登管，被用来执行这项任务，有许多情况下，由于各种因素对采购测量仪器的影响，压力测量成为一项艰难的任务。这时就需要使用隔膜密封。膜片密封，有时也被称为化学密封，在需要将压力传感器与工艺介质隔离的情况下被采用。 隔膜密封是一种安全机制，用于使潜在的有害工艺材料远离压力表、变送器和开关。压力被施加到柔性隔膜上，而不是压力传感器的接口上，然后由填充液以液压方式传达给仪器。如果隔膜密封组件的放置和填充正确，它将不会对仪器的性能产生影响。 隔膜密封的功能是将压力测量设备与工艺介质分开。它经常被用于最具挑战性的测量操作。这种困难情况的例子包括：当环境是极端的，或者当建立一个与测量设备的过程连接是具有挑战性的；当被测量的介质是腐蚀性的、厚的、粘性的或容易凝固的；或者，当过程与仪器材料的化学性质不合适。 性能 膜片密封系统可以由各种材料制成。膜片密封是将压力表与介质分开的。随着压力传递液的填充，有一个 ...

... 在采用热加工的行业中，压力测量是一项关键的任务。各种各样的仪器，如布尔登管，被用来执行这项任务，有许多情况下，由于各种因素对采购测量仪器的影响，压力测量成为一项艰难的任务。这时就需要使用隔膜密封。膜片密封，有时也被称为化学密封，在需要将压力传感器与工艺介质隔离的情况下被采用。 隔膜密封是一种安全机制，用于使潜在的有害工艺材料远离压力表、变送器和开关。压力被施加到柔性隔膜上，而不是压力传感器的接口上，然后由填充液以液压方式传达给仪器。如果隔膜密封组件的放置和填充正确，它将不会对仪器的性能产生影响。 隔膜密封的功能是将压力测量装置与工艺介质分开。它经常被用于最具挑战性的测量操作。这种困难情况的例子包括：当环境是极端的，或者当建立一个与测量设备的过程连接是具有挑战性的；当被测量的介质是腐蚀性的、厚的、粘性的或容易凝固的；或者，当过程与仪器材料的化学性质不合适。 ...

压力: 0.6 bar - 250 bar

... 服务用途：对于受污染、高温和粘性介质，可使用化学密封件作为分离器 对于特殊要求，可使用特殊材料密封件。冷却元件和毛细管延长件为附加配件。 上体：不锈钢 316 Ti 隔膜：不锈钢 316 L 下阀体：镀锌碳钢，或不锈钢 316Ti 密封环：FPM 工艺连接：符合 EN 837-1，G1/2B 或 G 1/2 衬套，碳钢，或不锈钢 316Ti 固定法兰：镀锌碳钢，或不锈钢 316Ti 螺栓 镀锌碳钢，或不锈钢 316Ti 填充液体 硅油 ...

压力: 1 bar - 10 bar

... 螺纹 G1/2 o. G1/4 inside PVC、PP或PVDF 服务目的。带塑料主体的化学密封用于被污染的、稍有粘性的和非热的介质。 上部和下部主体：PVC（聚氯乙烯）或PP（聚丙烯）或PVDF（聚氯乙烯）。 膜片：CSM-带PTFE覆盖膜（氯磺化聚乙烯）。 工艺连接:多用途连接 G½ - DN25颈部连接DN25焊接颈 G¼ - DN15颈部连接DN15焊接颈 螺栓连接：不锈钢304 填充液：硅油 ...

压力: 1 bar - 60 bar

... 服务用途：对于腐蚀性、污染性、高温和粘性介质，使用化学密封件作为分离器，对于特殊要求，使用特殊材料密封件。冷却元件和毛细管延长件为附加配件。 应用领域： ● 食品工业 食品工业 酿酒技术 制药业 上体和隔膜：不锈钢 316L 工艺连接：DIN 11851，或 DIN 11864 Form A/B、SMS-Norm、IDF-Norm、APV-Inline、APV-RJT-Norm、Varivent form F 和 form N 认证：通过 EHEDG 认证 灌装液：食品兼容，通过 ...
