4柱式试验机

... WAW-A型伺服液压拉伸试验机主要用于高效率要求的拉伸试验，配备相关夹具，也可用于压缩、弯曲、剪切试验。配有相应的夹具，本机也可用于压缩、弯曲、剪切试验。可进行定应变、定应力、定位移试验。应变速度、应力速度、位移速度符合GB、ASTM、DIN、ISO、JIS、BS等金属拉伸试验标准的要求。 是对金属杆、板、螺丝、钢绞线（含专用夹具）等高刚度材料进行拉伸试验的理想设备。 特点 采用四柱式承重架，上部为油缸，拉力空间位于低位，压缩和弯曲位于上位。 下颚座固定在底部，上颚通过螺旋柱与十字头连接。上爪通过螺旋柱与十字头连接。 电机通过蜗杆和蜗轮转动，通过丝杠螺母丝杠柱传动，实现试验空间的调整。 采用液压夹紧方式。 *TIME自有控制器和软件 ...

... WAW-1000L电脑显示液压钢绞线试验机主要用于钢绞线的拉力试验。 配有简单的附件和装置，可进行压缩试验和其他试验。承载架有四根立柱和两个导螺杆，并配有半开式钳口，刚度大，夹持长度长。油缸在承重架底部，下横头通过导螺杆回转移动，由链条和电机带动。 标准 符合或超过GB/T5224-2003的要求。 应用 广泛应用于不同的钢铁厂、工程领域、质量控制部门、大学和研究所以及其他领域和工程。 ...

... WAW-E型伺服液压拉伸试验机主要用于高效率要求的拉伸试验，配备相关夹具，也可用于压缩、弯曲、剪切试验。配有相应的夹具，本机也可用于压缩、弯曲、剪切试验。可进行定应变、定应力、定位移试验。应变速度、应力速度、位移速度符合GB、ASTM、DIN、ISO、JIS、BS等金属拉伸试验标准的要求。 是对金属杆、板、螺丝、钢绞线（含专用夹具）等高刚度材料进行拉伸试验的理想设备。 四柱结构，长行程双动油缸，精度高，密封性好，可满足不同长度试样或高伸长率试样的要求。 高刚度载荷架，重心低。试样破碎后的冲击力由液压装置释放，最大限度地降低噪音和振动。 上油缸的设计，带有下拉空间，操作非常简单。 采用德国GTM双法兰双方向称重传感器，线性度高，保证试验结果的高精度。 采用先进的水平推力夹持器，精度高，全试验范围内无阶梯。 采用优质液压元件，避免泄漏，保护测试环境。 采用美国MOOG公司伺服阀，保证高响应速度和高控制精度。 ...

KPX系列专为高载荷拉伸、压缩、挠曲/弯曲和剪切测试设计，具有超大的单测试空间和可调整的横梁选项。了解操作员安全至关重要，这些设计结合了高性能的材料、部件和工艺，是测试金属、线材、混凝土、紧固件、木材和复合材料的理想选择。 属性 可调式横梁选项可使测试空间适应各种测试样品、应用和附件。 线性导引系统可保证载荷链在整个作动缸行程中的精确对中。 同轴安装的编码器可精确测量载荷链中心的作动缸行程。 合适的工作高度和符合人体工程学的控制可提高操作员的工作效率和舒适度。 长行程的高速作动缸可适应拉伸和压缩测试应用。 控制面板带有多个功能键和显示屏，改善了人机工程学，操作员不需要回到计算机前，即可执行常用测试功能和查看关键测试信息。 功能强大且界面友好的材料测试软件为简单到复杂的测试要求提供可重复和可再现的测试结果。 型号范围 1500KPX: ...

... 8805是一个4柱，1000千牛的伺服液压疲劳试验机。它的特点是高刚度和精确对齐的负载框架，带有液压升降机和锁，并在上部十字头有一个执行器。 精密的机械系统，结合8800数字控制器和Dynacell™称重传感器的先进功能，使Instron®能够提供完全集成的交钥匙解决方案，以满足最苛刻的应用。该系统可用于覆盖广泛的静态和动态测试应用，涵盖金属、钢筋、高力断裂力学、航空面板、土木工程部件、钢丝绳或混凝土。 从计算机界面，Console软件提供了完整的系统控制，包括波形生成、校准、极限设置和状态监测。添加WaveMatrix™块状加载软件，用于材料或部件的简单和高级循环测试，或Bluehill®软件用于静态测试。 特点 ...

1、该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，实现等速率试验力、等速率位移、等速率变形等多种模式的自动控制，完成对试样的拉伸、压缩、抗弯抗折试验，符国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求。 2、提供A、B、C、D四种试验机主机形式，以满足不同客户的要求 3、采用原装进口液压泵机组及原装液压阀制造的独立的液压夹紧系统，确保系统低噪音平稳运行,且试验过程试样牢固夹持，不打滑。。 4、液压伺服加载系统, 采用原装进口液压泵机组及原装液压阀、高精度宽频电液伺服阀,确保系统高精高效、低噪音、快速响应, ...

产品型号WAW-300DWAW-600DWAW-1000DWAW-1500D 主机结构形式四立柱双丝杠油缸下置式高强度主机结构 最大试验力300 kN600 kN1000kN1500 kN 试验机级别1级/0.5级 试验力测量范围2%-100%FS 试验力示值相对误差≦示值的±1% 力分辨率1/300000 变形测量装置电子式引伸计 变形示值 相对误差≦示值的±0.5% 位移测量装置光电编码器 位移示值 相对误差≦示值的±1%/±0.5% 位移分辨力0.01mm 活塞最大移动速度0.2-70（mm/min）无极调速 横梁调整速度120（mm/min） 活塞最大行程250mm 控制方式三闭环控制和编程控制 有效拉伸空间650mm 有效压缩空间550mm 立柱间距550mm650mm650700mm 夹紧方式液压自动夹紧 圆试样夹持直径φ10-φ32mmΦ13-φ40mmΦ13-φ40mmΦ13-φ40mm 扁试样夹持厚度0-15mm0-15mm0-15mm0-15mm 扁试样夹持宽度75mm75mm80mm80mm 上下压盘尺寸160*160mm 主机机重量2600kg4000kg5600kg7500kg

600kN数显液压万能试验机是一种通用性较强的产品，可以满足国家标准关于金属拉伸试验规定中各项指标的求取，也可以实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度，可以进行材料或产品的工艺合格性能验证试验。 600kN数显液压万能试验机主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与工作台之间为压缩空间，试验空间通过链轮带动丝杠旋转驱动下横梁上下移动来空间调整。下横梁底端配有上压板，工作台上设有带球面副的下压板，可直接做压缩试验；下横梁底端配有上压头，工作台上设有弯曲支座，可做圆棒或板材的弯曲试验。 600kN数显液压万能试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能，如：配装螺栓夹具可做螺栓的拉伸，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。

... WAW-L Sériés万能试验机的设计具有单一的工作空间。它可以做拉伸、压缩、弯曲和剪切试验。力的测量是通过称重传感器进行的。它具有较长的推杆行程，适合测试标准试样、长条试样和大长度的试样。 1.单空间结构，所有的测试都在同一空间内完成，驱动气缸在家中进行。 2.产品测试范围广，从300kN到3000kN，可满足不同需求。 3.主机为全刚性无间隙结构。当拉伸试样被破坏时，试验机对地面没有任何影响。同时，主机具有抗拉（压）能力强的优点。试样也可以针对不同的轴进行正常测试。 4.该试验机具有较高的同轴度，同时测试时无需在称重传感器上面施加任何额外的阻力，使测试结果更加准确。 5.采用光电编码器测量位移，精度高，耐冲击，强度高。 它符合国家标准GB/T228.1-2010《金属材料室温拉伸试验方法》、GB/T7314-2005《金属材料压缩试验标准》的要求。它可以满足用户的要求和提供的标准。 ...

... 应用领域 金属线：带状：条状、管状、片状。 螺纹钢、钢绞线。 长条试样、伸长率大的试样和其他高强度、高硬度的金属。 1.单测试空间设计，上气缸，四柱框架结构，Zéro间隙，优越的刚性，结构紧凑。 2.液压楔形抓手提供全开放式设计，使试样装载效率高，对操作者安全。 3.耐用的镀铬立柱，易于清洗，使用寿命长。 4.手动操作箱使操作更方便、更灵活。 5.超大的测试空间，可容纳大量的试样尺寸、夹具、炉子和拉伸仪。 6.可配备自动伸长计，使测试简便，测量精度更可靠。 7.高精度称重传感器直接测量力，具有很强的抗拉和抗冲击能力。 8.高速双向气缸实现了大范围的行程调整，快速复位。 9.通过使用高压内啮合齿轮泵，在满负荷情况下，噪音小于60分贝。 10.液压系统采用压力伺服技术，系统压力始终与工作压力保持一致，从而更加节能。 11.具有硬件和软件过载保护功能。 12.先进可靠的PCI总线技术，提高了数据采集的速度、控制信号的响应和控制精度。 ...

... 这台Sériés万能试验机UTM设计了PC显示和手动驱动液压加载系统，主机控制器单独固定。它具有操作方便、工作稳定、精度高、加载稳定的特点。它用于拉伸、压缩、弯曲和切割金属、凹陷、塑料等。 1.油箱安装在主机下方，拉伸试验空间位于主机上方，压缩、弯曲、剪切试验空间位于主机下方，意味着梁和工作台之间。 2.结构设计采用坚固的四柱和两根螺杆，整机稳定性强。 3.主体采用全方位设计，保证其超强的刚度，使其在加载时能抵抗微变形。 4.中梁采用可调式间隙螺帽机构，消除了间隙，提高了测量性能。 5.油箱采用间隙密封，提高了测量精度，也延长了使用寿命。 6.当试验力超过每档最大试验力的2%-5%时，有过载保护，就会停机。 7.当活塞上升到上限位置时，行程保护，泵电机停止。 ...

... DI-CP/V4型号是PRO系列的一部分，被设计用来进行拉伸、压缩、弯曲/弯曲和剪切测试，额定容量在400到2000千牛之间。拉伸测试总是使用位于下部区域的液压抓手，而压缩测试则位于上部测试区域。每台机器都包括我们的Hoytom HoyWin®测试控制软件，以及我们定制设计的电子设备。这提供了最大的性能和准确性，通过一个简单和直观的界面。 应用包括金属、电缆、固定件、混凝土、复合材料等的测试。 双重测试区 HBM® 称重传感器 (该技术的国际领导者) HoyWin® ...

WAW系列电液伺服万能试验机 本系列电液伺服万能试验机主机采用油缸下置式，链条传动和液压夹紧，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机中横梁和工作台之间；油源部分采用琴台式液压油源。 用途特点； WAW系列电液伺服万能试验机主机采用油缸下置式，链条传动和液压夹紧，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机中横梁和工作台之间；油源部分采用琴台式液压油源。主要用于金属、非金属材料的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T ...

WAW-E系列微机控制电液伺服万能试验机 WAW-E系列微机控制电液伺服万能试验机，主要用于300kN～2000kN范围的试验，电子测量采集试验数据、可编程全自动试验、自动分析、打印报表和曲线，并配有全封闭防护网。 用途与特点： WAW-E系列微机控制电液伺服万能试验机，主要用于300kN～2000kN范围的试验，电子测量采集试验数据、可编程全自动试验、自动分析、打印报表和曲线，并配有全封闭防护网。 WAW-E系列微机控制电液伺服万能试验机主机采用油缸下置式，主要用于金属、非金属材料的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T ...

WEW微机屏显液压万能试验机 微机屏显式液压万能试验机主机部分采用油缸下置式，WEW-B型为链条传动，WEW-C型为蜗轮蜗杆传动，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机中横梁和工作台之间；油源部分采用琴台式液压油源。 主要技术参数： WEW系列为微机液晶屏显示，各种试验参数以及曲线可在微机屏幕上实时显示，并有打印试验报告表及数据处理的功能。 主机采用油缸下置式，主要用于金属、非金属材料的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T ...

... 本机用于各种木质材料、金属支架及建筑材料，如砖、水泥、混凝土试件、构件等的抗压试验。配以专用附件，可用于建筑材料的抗弯、抗折试验和红砖的抗压试验。是质检检测科、大专院校、科研机构、工矿企业实验室必备的检测仪器。该机按ASTM E4和ISO 7500-1国际标准校准。可进行ISO 679、ISO 3893、ASTM C39、ASTM C495、ASTM C873、DIN、BS、EN等检测标准的测试。 机架稳固，安装放样方便。 全电脑控制装样过程 主要特点 机架稳固，安装放样方便 全电脑控制装样过程 ...

... 用于金属拉伸试验的拉伸试验机 该测试系统特别适合于汽车工业的材料测试要求。它包括一台最大载荷为400千牛的拉伸试验机、液压抓手和用于光学应变测量的视频拉伸仪。 例如，这种配置可用于分析材料强度以及材料的延展性和硬度之间的关系。例如，这对车身部件的安全相关和功能设计特别重要。 inspekt系列的拉伸试验机以其特别高的机械精度、一流的框架刚度和最先进的控制电子设备而给人留下深刻印象。 结合用户友好的测试软件LabMaster和适当的附件，汽车工业中基于标准的和客户特定的测试都可以轻松实现。 通过液压夹持装置，可以快速夹持材料试样，而且不会打滑。 视频拉伸仪ONE1是一个非接触式的变形测量设备，用于材料测试，基于高分辨率的视频技术，利用表面结构（不需要标记）。通过使用2台摄像机，可以无缝隙地评估非常大的试样的应变分布。 数字图像相关的模块可用于为汽车工业的模拟过程奠定基础。它允许确定局部应变（空间和方向分辨率），并生成彩色编码的区域图，以实现应变分布的可视化。这说明了测试期间部件的复杂变化。 ...

... 高温测试系统是以万能试验机系列inspekt为基础的。Hegewald & Peschke的inspekt S 50kN高温测试机可用于测定金属和陶瓷材料以及金属陶瓷复合材料的机械性能。例如，这些材料被用作空间技术的热屏蔽或隔热建筑材料。 高温测试系统有一个高温真空室，用于在1000℃-1800℃的高温范围内进行测试。使用惰性气体或真空室是因为许多被调查的材料对氧化很敏感，如难熔金属或碳结合的陶瓷。 使用符合EN ISO 9513标准的精度等级为1的高温伸长计进行精确的应变测量，以记录最高温度下的变形情况。 测试方法的范围从拉伸试验和压缩试验到4点弯曲载荷下的试验。准静态试验、反复加载或部分卸载的试验以及长达24小时的静态蠕变试验都可以进行。 高温试验由LabMaster材料测试软件和用于热处理的LabMaster模块SteadyRise控制。SteadyRise软件用于执行、监控和记录热处理过程。温度控制器通过提供的硬件接口直接与软件连接。 Hegewald ...

... E4系列大容量机电式试验机采用四柱浮顶式设计，最大承载能力达2000kN，适用于实验室和操作中的研发和标准质量控制。与各种附件配合使用，可安全高效地对材料和产品进行拉伸、压缩和弯曲试验。这些机器主要用于测试金属和高强度材料。型号范围为1000kN、1200kN、1600kN和2000kN。 - 坚固的立式支架设计，具有高刚性、机械阻力和耐久性，集成直线导轨，是离轴加载的理想选择。 - 机床具有超高的刚性和机械阻力，符合人体工程学原理。 - 安静、精确的交流伺服驱动器，噪音低，分辨率高，可在功率和位置回路中进行控制。 - ...

... TTM 伺服液压机，最大扭矩5000 kN。 TTM®试验机是一种坚固、耐用和高度可靠的设计系统，通常是高容量和高可靠性的最佳选择。 高强度材料测试。 这些工作母机有两柱式结构，载荷范围可达1000 kN，四柱式设计的力容量范围为600 kN至5000 kN。 TTM®系列在负载、应变或位移模式下执行数字、伺服控制的闭环液压驱动控制。这些测试 系统与各种夹具兼容，适用于测试金属或铸造板、棒材或管材、紧固件、线材。 电缆或链条。 TTM®系列的特点是活塞行程较长，无需改变十字头的调整即可进行通用测试。执行器集成在上十字头上，提供了非常符合人体工程学的设计，并保持了下把手的高度不变。 主要特点 - ...

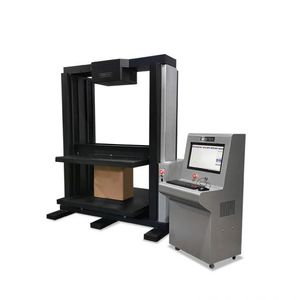

... 四柱式纸箱抗压试验机（电脑控制）GT-N02D 产品介绍 适用范围：电脑控制纸箱压缩试验机。 本电脑控制的纸箱耐压测试仪，采用高精度的力传感器，测试耐压值并直接显示。是测试纸板或其他材料制成的容器的耐压性能的最直接设备。用于测定纸箱的货物容量和堆放高度。适用于各种包装、纸箱的耐压、保压试验。测试结果可作为成品包装箱堆放高度的重要参考，也可作为包装箱设计的重要依据。 箱体压缩测试标准。 ISO2872、ISO2874、ASTM D642、TAPPI T804。 ...

... HLY系列万能试验机的设计是单一工作空间。它可以做拉伸、压缩、弯曲和剪切试验。力的测量是通过称重传感器。它具有较长的推杆行程，适用于测试标准试样、长条试样和大伸长率的试样。 载荷符合或超过以下标准。astm e4, iso7500-1, en10002-2, bs1610, din 51221. 应变测量符合或超过以下标准。ASTM E83, ISO 9513, BS3846, EN10002-4 也符合其他一些标准。astm e8, astm a370, astm ...

依据标准： 《试验机通用技术要求 GB/T2611-2007》 《拉力、压力和万能试验机 JJG139-1999》 《GB/T228—2010 金属拉伸试验法》 《GB/T3075-82 金属轴向疲劳试验方法》 《GB/T2039-80 金属拉伸蠕变试验方法》 《GB/T16826-2008 电液伺服万能试验机》 《JB/T9397-2002 拉压疲劳试验机技术条件》 《GB/T228.1-2010 金属材料室温拉伸试验方法》 《GB4338-2006-T ...

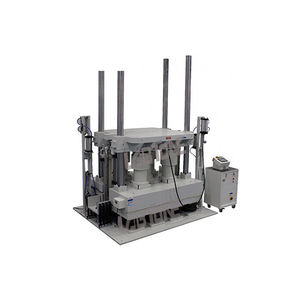

... 产品/包装冲击测试用高性能冲击测试系统 长时间半正弦冲击测试系统，用于产品和包装冲击测试。 在运输、交付和使用过程中会发生冲击。 向您的客户提供优质产品需要对产品的耐用性有一定的了解。 体积小、重量轻的产品，处理起来比上一代设备更加严苛，必须承受更高的冲击环境。 高性能冲击试验系统的选择。 我们最终根据两个重要的标准，为每个测试应用推荐最合适的系统配置。 试样最大尺寸 试样最大重量 满足您测试需求的性能能力 测试项目尺寸 每个客户对其动态测试设备都有独特的要求。了解测试项目的尺寸和重量对于正确配置合适的测试设备非常重要。最大测试项目的尺寸将有助于确定台面面积。最大的有效载荷将有助于确定冲击系统的性能类别。 ...

... 混凝土管抗压试验机 标准：EN 1916，ASTM C301，C497 PARSROS混凝土管抗压试验机是专门为下水道和排水管、混凝土管的抗压试验而设计。 根据EN 1916、ASTM C301、C497标准，对直径达2000毫米或以上的下水道和排水管、混凝土管、管件进行压扁测试。 框架是刚性的2柱或4柱结构，具有卓越的轴向和横向刚度，并且是精确对齐的。 在十字头中集成了一个伺服质量的双作用执行器。 该执行器具有防旋转系统，以防止执行器的自然旋转趋势。 带有精密的压力传感器或称重传感器，也可选择位移传感器，用于力和位移闭环控制。 矩形的顶部承载器可从执行器上拆卸下来，底部承载器是V形的，包括150°的角度。 该系统不允许在上承式的水平面上旋转，但允许在垂直面上旋转，最小值为+-8°。 *** ...

... 本系列伺服液压压缩试验机主要用于建筑材料项目的压缩试验，如混凝土立方体、水泥试样、铺路材料及相关构件等。该系列产品采用全新的设计理念和先进的技术，在外观、操作和应用方面具有更多的优势。压缩试验机是工矿企业质量控制、高中教学、科研院所技术研究的理想试验设备。 四柱压缩试验机符合ASTM E4, ASTM C139, IS07500-1, EN12390-4, EN 10002-2, BS 1610, DIN51220, C1231-AASHTO T22 -NFP18-411 ...

... 1.申请书 → 用于公称直径0.1mm～10.0mm的钢丝及镀锌钢丝、铜及铜合金接触线、铝线及其合金钢线、接触线（小车线）、不同截面的导体线、金属材料、复合材料等的缠绕试验。 → 线材样品在规定直径的芯轴上按规定的圈数紧紧地缠绕在芯轴上。 ASTM A401/A401M 钢丝标准规范 → ASTM A401/A401M 钢丝标准规范 ASTM A228/A228 M 钢丝标准规范 → ASTM A228/A228 M 钢丝标准规范 →ISO7802金属材料-绕线试验→GB./T4909.7 ...

... 职能 该系列压缩试验机主要由液压马达压缩试验机、六自由度机械手、专用吸盘和气捕器、视觉系统、伺服控制系统、液压系统等组成，充分实现了试验机的智能化和自动化，大大提高了工作效率。 整个过程无需试验人员参与，可实现试验过程中试样车定位、定位、试样数量初始识别、试样尺寸自动识别和试样原始数据自动扫描、自动对位和自动装/卸样，并在试验后对不合格试样进行分类堆放，实现全过程的智能化和自动化。 ...
