4极减速电机

贵金属换向结合独特的扁平线圈技术，SR-扁平系列中所使用的三个扁 平自承式铜绕组，让驱动系统应用于极其有限的空间成为可能。这些电 机凭借其强力的稀土磁体，提供0.8 W至4 W的连续输出功率并保证了 最低的转动惯量。这些电机可集成减速箱和光电式编码器——均采用 与电机匹配的极扁平设计。三者结合一体组成非常紧凑的驱动系统，输 出转矩也因减速而增大。 优点 - 极其扁平的设计。长度范围为6 mm到19 mm - 四磁极设计 - 转动惯量极小 - 可集成直齿减速箱，在最小轴向长度上实现很大减速比 - ...

无刷扁平直流和直流减速电机 扁平四磁极无刷直流伺服电机采用独特的扁平线圈技术，使用了三个扁 平自承式铜绕组，让驱动系统应用于极其有限的空间成为可能。这些电 机凭借其强力的稀土磁体，提供1.5 W至9 W的连续输出功率并保证了 最低的转动惯量。这些电机可集成同为扁平设计的减速箱，组成一个非 常紧凑的驱动系统，并增加输出转矩。这些电机由驱动器控制实现电子 换向，使用寿命比机械换向的电机长许多倍。 优点 - 极其扁平的设计。长度范围为9 mm到22 mm - ...

无刷扁平直流微电机， 内置调速驱动器 在扁平无刷电机上集成调速驱动器。扁平四磁极无刷直流伺服电机采 用独特的扁平线圈技术，使用了三个扁平自承式铜绕组，让驱动系统应 用于极其有限的空间成为可能。 这些电机还可将调速驱动器作为内置驱 动单元，集成于电机电路板上。尤为特别之处是电机的长度没有丝毫增 加。这些电机可集成同为扁平设计的减速箱，组成一个极其紧凑的驱动 系统，并增加输出转矩。 优点 - 极其扁平的设计。长度10 mm至22 mm，带内置调速驱动器 - ...

削减比率: 7.4 unit - 441.9 unit

... 电机：异步单相或三相，2或4极，全封闭，有外部通风。单相型号上有热安全切断装置。F级绕组。符合CEI EN 60529的IP65保护标准。 齿轮单元：采用压铸铝的外壳。壳体淬火和硬化的齿轮对，轴在滚子轴承上旋转。用长寿命的油润滑。密封环由特殊橡胶制成，适用于高温环境。 有15个齿轮比（i），从7.4到441.9。额定扭矩5 Nm。版本B3或B5。 ...

削减比率: 37 unit - 2,209.5 unit

... 电机： 异步单相或三相，2极或4极，全封闭，外部通风。单相型号上有热安全切断装置。根据CEI EN 60529，防护等级为F级，IP65。 齿轮单元： 第一级为压铸铝壳，第二级为钢壳。壳体淬火和硬化的齿轮对，轴在滚子轴承上旋转。用长寿命油润滑。密封环由特殊橡胶制成，适用于高温环境。 有15个齿轮比（i），从37到2209.5。额定扭矩23.5 Nm。版本B3或B5。 ...

削减比率: 6.48 unit - 372.8 unit

... 电机：异步单相或三相，2或4极，全封闭，有外部通风。单相型号上有热安全切断装置。F级绕组。根据CEI EN 60529，防护等级为IP65。 齿轮单元：采用压铸铝外壳。壳体硬化和硬化的齿轮对，轴在滚子轴承上旋转。使用长寿命油润滑。密封环由特殊橡胶制成，适用于高温环境。有14个齿轮比（i），从6.48到372.8。额定扭矩20 Nm。版本B3或B5。 ...

削减比率: 3 unit - 6,000 unit

GV系列中型立式安装齿轮减速电机 产品参数 电流：1.39/0.8A；频率：50/60Hz 转速：1420/1730RPM；相数：单相/三相 减速比：3~8000；出轴直径：18~60mm 极数：4；工作制：S1 绝缘等级：F；防护等级：IP44 资料下载 电子样册 / 说明书 / 在线选型 二、工艺特点 螺旋齿设计，基材兼备刚性与韧性，零部件啮合好 ；齿轮采用低碳合金钢、经渗碳淬将齿轮的表面硬度达到HRC62,以获得最佳的耐磨耗及耐冲击韧性。减速机构采用螺旋齿轮设计，其齿形啮合率为一般正齿轮的二倍以上。减速机锥齿轮部采用准双曲面螺旋伞齿轮，齿面经磨齿处理，具有低噪 ...

削减比率: 3 unit - 6,000 unit

系列中型卧式安装齿轮减速电机 产品参数 电流：1.39/0.8A；频率：50/60Hz 减速比：3~8000；出轴直径：18~60mm 极数：4；工作制：S1 绝缘等级：F；防护等级：IP44 资料下载 二、工艺特点 螺旋齿设计，基材兼备刚性与韧性，零部件啮合好 ；齿轮采用低碳合金钢、经渗碳淬将齿轮的表面硬度达到HRC62,以获得最佳的耐磨耗及耐冲击韧性。减速机构采用螺旋齿轮设计，其齿形啮合率为一般正齿轮的二倍以上。减速机锥齿轮部采用准双曲面螺旋伞齿轮，齿面经磨齿处理，具有低噪 ...

K系列斜齿轮-伞齿轮减速机 产品参数 耐高负荷，抗冲击 安装方便，低噪声 （高扭矩）减速比 资料下载 电子样册 / 说明书 / 在线选型 二、选型注意事项： 1、确定减速机安装位置：M1,M2,M3,M4,M5,M6(关系到加油量）；2、电机接线盒角度：0°、90°、180°、270°（关系到安装和接线）；3、电机出线口位置1、2、3、（正常位置不标：出线口朝下）；4、出轴方向的确定；5、参数：功率，转矩，速比，使用系数，环境温度等；6、RF系列输出法兰直径有2-3种(涉及客户安装工位,具体参考样本）；7、SA47-SA97有两种空心轴径尺寸（关系到安装）；8、输出旋转方向，可以根据电机接线调整，不需要刻意备注CW/CCW。 三、产品优势： 1，电机自己生产，台系标准，比国标电机功率更足，温升控制更稳定；2，交货周期短，标准品7-10天（特殊情况，可1-2天交），非标15天；3，配套齐全，电机，连接法兰，扭力臂，锁紧盘，组合机各种类型；4，齿轮材质采用20CrMnTi+渗碳工艺处理，能有效提高齿轮的承载能力，整套齿轮与齿轴采用磨齿修行工艺，齿轮运行噪音更低；5，输出轴采用40Cr+调质高频处理，油封位采用径向磨削，提高耐磨性，降低漏油风险；6，油封采用氟橡胶类型，降低漏油风险。 四、应用案例： 陶瓷行业（搅拌机，型号FF、RF）、木工行业（旋切机，型号R87）、玻璃磨边机、快递分拣、环保行业（果蔬垃圾生化机，型号K127）、舞台拉幕机（型号KAF77-AM法兰）、茶叶压榨机、煤炭检测设备、石墨球输送机、汽车焊接设备（汽车底盘整体旋转焊接）、养殖行业（龙虾下料机、饲料搅拌机）、输送线（塑料品加工生产线）。

... 我们的标准齿轮电机项目由 "紧凑型齿轮电机 "系列来补充。这个系列是专门为需要IP40或更低保护等级的应用而设计的，代表了齿轮轮廓电机的一个经济的替代方案。在紧凑型版本中，有斜齿轮、斜锥齿轮和蜗轮蜗杆单元。 与电动机轴相比，电动机和齿轮头的组合可以在较低的速度下实现更高的扭矩。Heidrive为您提供广泛的齿轮电机，满足您的个性化应用。 各种驱动组合 Heidrive的每台电机都可以与螺旋齿轮、螺旋锥齿轮、蜗杆或行星齿轮结合。Heidrive减速电机的标准版本包括一个水平安装位置，并设计用于正常环境温度。带斜齿轮或螺旋锥齿轮单元的减速电机是4极的，蜗轮蜗杆单元的标准是2极的。斜齿轮和斜齿轮伞齿轮单元使用标准油，蜗杆齿轮单元使用合成润滑脂。在驱动专家Heidrive，不仅是齿轮单元的选择引人注目，而且还有一系列不同的驱动解决方案。客户可以选择三相电机、电容电机、罩极电机、EC电机和伺服电机。此外，这些电机中的每一个都有大量的附加选项。无论是带风扇叶片还是不带风扇叶片，HIPERFACE®编码器或Resolver以及集成或安装的电子设备，几乎所有的事情都可以通过Heidrive实现。 ...

削减比率: 5 unit - 75 unit

... 为每一个挑战提供正确的驱动解决方案。 SN3VH-齿轮减速机以其紧凑的尺寸和灵活的应用范围给人留下深刻印象。 该减速电机有三相或直流版本，可配备制动器或脉冲发生器（根据要求）。 SN3VH-齿轮类型。SN3VH - 电机类型。交流（230/400V）和直流（180/200V）。 - 轴设计。 Ø14空心轴 - 比率。5; 7; 11; 15; 17; 20; 24; 30; 32; 38; 56; 75 - 功率：120-250W - 允许的扭矩。11-17 ...

削减比率: 5 unit - 75 unit

... 为每一个挑战提供正确的驱动解决方案。 SN3B齿轮系列是Ruhrgetriebe公司最灵活和普遍使用的齿轮系列之一。单级齿轮箱可采用实心或空心轴--带或不带法兰。有不同的齿轮和轴位以及大量不同的电机可供选择。 SN3B-齿轮类型。SN3B / SN3B4 / SN3BFH / SN3BH / SN3BHFL - 电机类型。交流（230/400V）和直流（180/200V）。 - 轴的设计。实心轴（SN3B /SN3B4）或空心轴（SN3BFH /SN3BH ...

削减比率: 5 unit - 75 unit

... 为每一个挑战提供正确的驱动解决方案。 SN3F齿轮系列以其紧凑的尺寸和灵活的应用范围令人印象深刻。 法兰式齿轮有实心轴和空心轴两种。 减速电机有三相或直流版本，并可配备制动器或脉冲发生器（根据要求）。 SN3F-齿轮类型。SN3F / SN3FH / SN3FL / SN3FLH - 电机类型。交流（230/400V）和直流（180/200V）。 - 轴的设计。实心轴（SN3F / SN3FL）或空心轴（SN3FH / SN3FLH) - 比率。5; 7; ...

综合性能参数 电压：24 VDC 相数：3 级数：4 线到线电阻：1.45±10%ohms 线到线电感：1.27±20%mH 额定电流：3.2A 额定功率：50W 空载转速：4300 rpm 绝缘等级：B 减速比：1:58.22 输出转矩：7.5 N.m 输出转速：51.5 rpm

综合性能参数 电压：24 VDC 相数：3 级数：4 线到线电阻：0.25±10%ohms 线到线电感：0.73±20%mH 额定电流：8.2A 额定功率：138W 空载转速：4000 rpm 绝缘等级：B 减速比：1:33.92 输出转矩：12 N.m 输出转速：88.5 rpm

综合性能参数 电压：24 VDC 相数：3 级数：4 线到线电阻：0.15±10%ohms 线到线电感：0.33±20%mH 额定电流：12A 额定功率：200W 空载转速：4000 rpm 绝缘等级：B 减速比：1:44.69 输出转矩：23 N.m 输出转速：67 rpm

... 篷布齿轮马达系列，带铬盖 直流直角齿轮减速电机/直流蜗轮蜗杆减速电机/油布电机/直流蜗轮蜗杆减速电机/直流减速电机/直流减速电机/电动直流齿轮减速电机 电机的规格和特点。 - 环氧树脂密封齿轮箱保持润滑 - 12V直流或24V直流 - 额定速度：10RPM ~ 99RPM - 最大。扭矩最高可达270N.m - 齿轮比。45:1, 60:1, 70:1, 90:1, 141:1 - 直角或平行轴设计 - IP等级最高可达IP66 - 1~3年保修 - 功率 600W(0.8HP), ...

削减比率: 3 unit - 180 unit

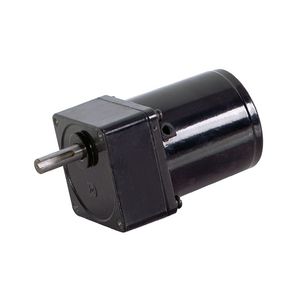

... 特性 电机类型 :交流单相电机 齿轮箱类型 :正方形 直径：60毫米 额定电压：115V;230V 电流：0.14A；0.20A；0.23A；0.30A 频率：50Hz/60Hz 名义速度：1200rpm 允许负载范围：S1占空比最高5.0N.m 额定功率：4W；6W；10W；12W 说明 紧凑型设计的交流感应式单相正齿轮电机 60YN0系列型号的交流电机配备了一个方形正齿轮箱 选购件 可选部件：Z型阻尼器，R型热保护器，T型速度马达，D型制动器 磁性编码器或光学编码器（最多3个通道）为您提供反馈，以准确控制电机速度和定位。 电容和电阻用于抑制EMC 特殊的轴材料和尺寸 定制设计；可提供OEM产品 特点 输出轴上有球轴承 由永久磁铁产生的磁场 在两个旋转方向（CW和CCW）操作 转速可达3000RPM 不同的齿轮比可以降低速度或提高扭矩能力 优势的扭矩，最小的空间要求 适用于连续、反转和间歇性操作 可以安装在任何安装位置 典型应用 工业自动化：输送机、旋转操作、自动门系统、太阳能跟踪器等。 ...

削减比率: 3 unit - 180 unit

... 特性 电机类型 :交流三相电机；交流单相电机 齿轮箱类型 :正方形 直径：70毫米 额定电压：100V、110V、220V、230V、380V 齿轮比 : 1:3 ~1:180 电流 : 0.5A以内 频率：50Hz/60Hz 额定转速：1200rpm;1550rpm 允许的负载范围：S1负载周期最高8.0N.m 额定功率：15W 说明 紧凑型设计的交流正齿轮电机 70YS15或70YN15型号的交流电机配备了一个方形正齿轮箱。 选项 可选部件：Z型阻尼器、R型热保护器、T型速度马达、D型制动器 磁性编码器或最多3个通道的光学编码器为您准确控制电机速度和定位提供反馈。 通电或断电型电磁制动器 用于抑制EMC的电容和电阻 特殊的轴材料和尺寸 定制设计；可提供OEM产品 特点 输出轴上有球轴承 由永久磁铁产生的磁场 在两个旋转方向（CW和CCW）操作 转速可达3000RPM 不同的齿轮比可以降低速度或提高扭矩能力 优势的扭矩，最小的空间要求 适用于连续、反转和间歇性操作 可以安装在任何安装位置 典型应用 工业自动化：输送机、旋转操作、自动门系统、太阳能跟踪器等。 ...
