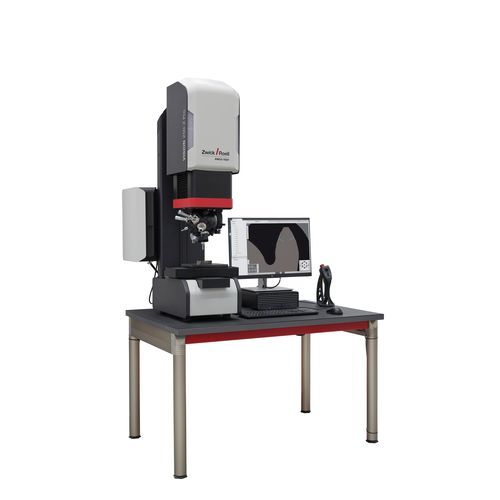

Rockwell洛氏硬度计 VisionLine

Brinell布氏Vickers维氏Knoop努氏Vickers/维氏

概述
通用硬度计 VisionLine 为生产和实验室提供从微观到宏观的多用途硬度检测。支持 Vickers、Knoop、Brinell、Rockwell 等试验方法，以及碳和塑料测试。可通过触摸显示屏、PC 或 MotionControl 控制单元直观操作。提供半自动和全自动配置。系统包含可配置的刀具交换器（最多 8 个位置）、AI 辅助评估（ecos™ III）和高精度光学与相机系统。

应用领域

• 单次硬度测试
• 序列和同件测试
• 齿轮、焊缝、Jominy 试样及多种工件几何形状的硬度检测
• 钢、铝、铜、黄铜、金、陶瓷、碳和塑料的检测

测试方法

• Vickers
• Knoop
• Brinell
• Rockwell
• 碳检测
• 球压痕硬度

测试力

• 标准：0.3 - 250 kg
• 可选：根据型号从 0.01 kg（10 g）或 0.3 g 起

型号 / 配置

• 手轮版本
• 电动 Z 轴
• 工件全自动定位（线性台、工作台解决方案）
• 不同的测试高度和载荷范围（视型号而定）

标准 / 合规性

• ISO 6506（Brinell）
• ISO 6507（Vickers）
• ISO 4545（Knoop）
• ASTM E384 / ASTM E92（Vickers / Knoop）
• ASTM E10（Brinell）
• ISO 6508 / ASTM E18（Rockwell）
• DIN 51917
• ISO 2039-1（塑料测试）

产品优势

• 宽载荷范围 0.01 kg – 250 kg（取决于配置）
• 适用于 Vickers、Knoop、Brinell、Rockwell、碳和塑料测试
• 自动亮度调节与 AI 辅助评估，结果高效可靠
• 通过触摸屏、PC 或 MotionControl 简单控制
• 提供半自动和全自动配置

功能 / 亮点

• 最多 8 位可自由配置的刀具交换器（物镜、压头、激光、Brinell SmartLight）
• 可选负载扩展（支持极小负载）
• 模块化外部控制（第6代），便于维护和升级
• 夹持系统及丰富配件（棱镜、平面和球形试验台、底座、定位激光）
• 软件 ecos™ III 含 Quicktest、序列测量与全景功能；AI 辅助评估

型号对比（摘录）
Vision 250 | Vision 250-Z | Vision 250-Z Pro
载荷范围：0.3-250 kg（可选从 10 g 起） | 0.3-250 kg（可选从 10 g 起） | 0.3-250 kg（可选从 10 g 起）
刀具交换器：3 位（可选 8 位） | 3 位（可选 8 位） | 3 位（可选 8 位）
显示：15.6" 触控面板 PC | 15.6" 触控面板 PC | 外置 PC
自动化程度：半自动 | 半自动 | 全自动
软件：ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
工件定位：手动 | 手动 | 线性台
试件输送：手轮 | 电动 Z 轴 | 电动 Z 轴 与 线性台

备注
VisionLine 家族包含具有不同试验台、相机配置和装备变体的机型。具体配置（试验行程、工作台尺寸、最大工件高度与重量、功耗）取决于所选机型。

特性 / 技术规格

• 载荷范围（系列）：0.3 - 250 kg（根据型号可选从 0.01 kg / 10 g 起）
• 最大测试高度：Vision 250 = 220 mm；Vision 250-Z = 175 mm；Vision 250-Z Pro = 175 mm
• 试验台：Vision 250 / 250-Z Ø 90 mm；Vision 250-Z Pro 150 x 200 mm
• 评估相机分辨率：12 Mpix，CMOS 传感器
• 最大工件重量：Vision 250 / 250-Z = 200 kg；Vision 250-Z Pro = 60 kg
• 操作系统（标准 PC 型号）：Windows 11
• 环境温度（按 ISO/ASTM）：+5 °C 至 +40 °C
• 相对湿度：最大 70 %（无凝结）
• 防护等级：IP20
• 功耗（视型号而定）：样例数据表：120/50 W、720/100 W、600/100 W（视型号而定）
• 典型尺寸（宽×深×高，视型号而定）：例如 305 x 680 x 1271.5 mm（Vision 250）或 645 x 680 x 1216.5 mm（Vision 250-Z Pro）
