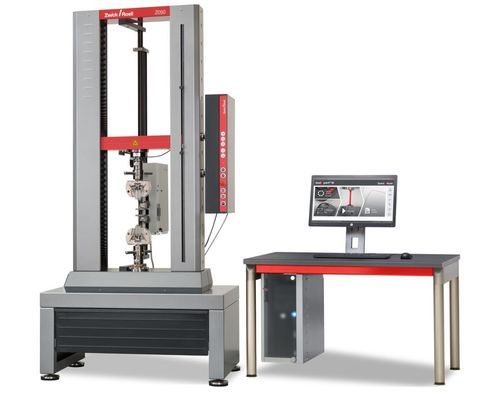

压缩试验机 ProLine

拉伸试验使用寿命通用

概述
ProLine 是一款模块化的通用材料试验机，适用于材料的标准化测试及元件功能测试。由 ZwickRoell 在德国制造，ProLine 将机械、电子和软件组件集成，提供精确、可重复的测试结果并实现简便操作。

产品属性

• 行业: 通用 / 跨行业应用
• 试验载荷范围: 5 kN – 100 kN（取决于型号）
• 试验类型: 拉伸、压缩、弯曲、循环试验
• 典型应用: 插头与弹簧触点测试、装配/压接过程检测、卷轴和管段的环刚度测试、包装堆码性测试、开合测试、剥离测试、裂纹扩展与粘附性测试

优势与特点
应用说明
ProLine 专为需要紧凑占地、操作简便和高精度运动控制的标准化材料及元件测试而设计。典型应用包括电气接触测试、精密零件的装配检测以及包装和食品行业的测试。

符合欧盟机械指令的集成安全
系统满足欧盟机械指令要求并通过符合性声明进行记录。安全特性包括双通道安全电路、电气联锁与机械门锁、横梁行程限位开关、驱动断开开关、制动功能和操作模式开关。

强劲的驱动

• 可实现极低的最小速度设置，同时具备高速度稳定性和精细的横梁位移分辨率，适用于高精度元件测试
• 宽广的可用速度范围；允许试验载荷达到额定负载的110%以补偿重型夹具
• 更快的返回速度可减少循环时间；采用免维护交流电机技术

高刚性与精确的横梁导向
两根钢柱和刚性载荷框架使横梁倾角最小化，保证施力位置准确，有利于弯曲、压缩及精密元件试验。

完整试验系统的安全
完备的安全措施：双通道安全电路、横梁限位开关、驱动断开、制动功能和操作模式开关，确保试验过程中人员和设备的安全。

机械模块化
机械模块化设计通过无间隙插接和 T 槽系统实现快速适配，并可配合 ZwickRoell 的各类夹具、试验夹和定制装置进行灵活扩展。

技术概览

• 可选速度（示例）: 0.0005 mm/min 至 1500 mm/min（视型号而定）
• 允许的试验载荷可达额定值的110%以补偿重型夹具
• 可用试验载荷: 5、10、20、30、50、100 kN
• 试验区高度: 约 1050 mm 至 1470 mm（视型号而定）
• 横梁行程: 约 980 mm 至 1400 mm（视型号而定）
• 驱动位移分辨率示例: 0.0115 µm 至 0.0348 µm
• 可使用标准 PC 或笔记本操作；兼容 ZwickRoell 测试软件

型号 / 关键数据（示例）
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | 物料号 059008 | 5 kN | 高度 P 1070 mm | 行程 1000 mm | 宽度 440 mm
Z005 TH | 物料号 1097346 | 5 kN | 高度 P 1470 mm | 行程 1400 mm | 宽度 440 mm
Z010 TN | 物料号 059010 | 10 kN | 高度 P 1050 mm | 行程 980 mm | 宽度 440 mm
Z010 TH | 物料号 059011 | 10 kN | 高度 P 1450 mm | 行程 1380 mm | 宽度 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | 物料号 059012 | 20 kN | 高度 P 1050 mm | 行程 980 mm | 宽度 440 mm
Z030 TN | 物料号 059013 | 30 kN | 高度 P 1370 mm | 行程 1285 mm | 宽度 440 mm
Z050 TN | 物料号 059021 | 50 kN | 高度 P 1370 mm | 行程 1285 mm | 宽度 440 mm
Z100 TN | 物料号 1025089 | 100 kN | 高度 P 1360 mm | 行程 1275 mm | 宽度 640 mm

附件与示例

• 弯曲试验套件（例如用于砂岩）
• 压缩试验盘与安全防护罩
• 纸箱压缩测试用压盘
• 50 kN 楔形螺纹夹具，配合变形测量装置
• 适用于多种试样的长行程和夹持式应变计选项

技术规格

• 型号名称: ProLine
• 制造商: ZwickRoell (made in Germany)
• 试验载荷范围: 5 kN 至 100 kN（取决于型号）
• 可用型号: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• 横梁速度范围: 0.0005 mm/min 至 1500 mm/min（機種依存）
• 横梁返回速度最大: 典型 1500–2000 mm/min
• 驱动位移分辨率: 例如 0.0115 µm 至 0.0348 µm
• 电源: 230 V, 1Ph/N/PE
• 功耗（满载）: 约 800 VA（型号不同可达 1600 VA）
• 最大速度下噪声水平: 约 57–69 dB(A) 在 1 m 处测量
• 安全性: 符合欧盟机械指令；具有 CE 符合性声明
