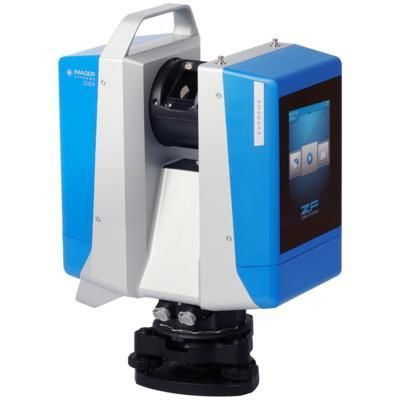

3D扫描仪 Z+F IMAGER® 5024 Supreme

隧道用于管道检查用于焊接检测

概述
Z+F IMAGER® 5024 Supreme 是一款用于高要求测量项目的 3D 激光扫描仪。其测量范围为 0.3 m 至 365 m，可在近距和中距应用中提供灵活性、稳定性与精度。该设备可作为静态扫描仪使用，也可集成到移动测量系统中。

数据质量
该扫描仪提供多种质量和分辨率设置，以适应从常规到复杂项目的不同需求。

• 5 种质量模式
• 6 个分辨率级别

速度与精度
该设备在高精度的同时实现快速采集：提高的旋转速度和高达约 2.187 百万像素/秒（约 2.2 MPx/s）的数据吞吐量，使得一次高分辨率扫描可在约 52 秒内完成。与前代（IMAGER® 5016）相比，扫描时间约减少 50%。

彩色数据
IMAGER® 5024 Supreme 可通过内置的无视差 i-Cam 或外接的 Z+F TopCam 采集色彩信息。广角 TopCam 的色彩采集速度可达 i-Cam 的 12 倍，为快速色彩采集提供了选择。

灵活性与集成
该扫描仪与 Z+F FlexScan® 22 完全兼容，适用于移动测量工作流。静态扫描数据可与 SLAM/移动数据结合，以改善配准和整体精度。

应用领域
典型应用领域包括：工业、法医、建筑 & BIM、设施管理、保险、考古、文物/古迹和虚拟现实。

技术规格

• 激光系统
  激光等级：1
  光束直径/发散：约 3.5 mm @ 1 m / 约 0.3 mrad (1/e2，半角)
  测量范围：0.3 m ... 365 m（歧义间隔）
• 通用
  型号：Z+F IMAGER® 5024 Supreme
  距离分辨率：0.1 mm
  线性误差：≤ 1 mm + 10 ppm/m
  测距噪声：0.25 mm rms
  数据存储：256 GB
  接口：5.7" 触摸屏
  连接性：WLAN 802.11 a/n/g，双频，最高 240 MBit/s
• HDR 相机
  自动，最多 11 次曝光；记录时间约 2 分钟，视差 free；焦距范围 1 m - ∞；全景分辨率约 80 MPixel；集成 LED 聚光灯（700 lm）
• 偏转单元 / 机械结构
  完全封装的旋转镜，内置 HDR 相机和 LED 聚光灯
  垂直视场：320°
  水平视场：360°
  角分辨率（垂直）：0.00026°（0.93 arcsec）
  角分辨率（水平）：0.00018°（0.65 arcsec）
  垂直精度：0.004°（14.4 arcsec）rms
  水平精度：0.004°（14.4 arcsec）rms
  最大旋转速度：96 rps
• 性能
  数据采集率：高达约 2.187 百万像素/秒（约 2.2 MPx/s）
  高分辨率扫描时间：约 52 秒
  分辨率级别：6
  质量模式：5
  测量范围：0.3 m ... 365 m（2.2 MPx/s 下为 200 m）
• 工作流 / 软件
  支持 blue workflow®
  支持 Z+F FlexScan®
  支持 Z+F TopCam
  现场实时配准
  数据与目标校验
  多扫描仪支持
  IMU 优化的水平校准
