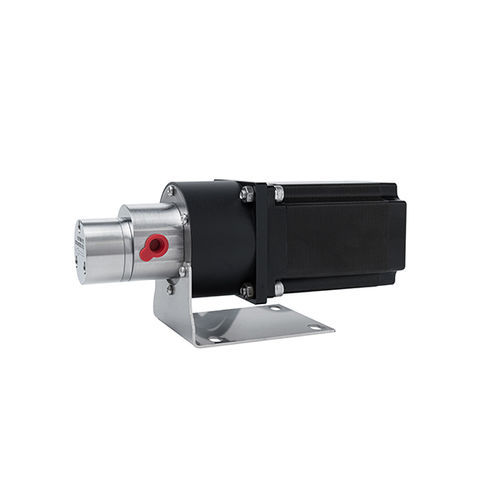

螺旋齿轮泵 MPC010

用于化学品用于润滑剂步进式电机驱动

概述
MPC010 微型磁力驱动齿轮泵由57步进电机驱动，适用于低流量（典型10–700 ml/min）和应用相关的压力要求（0.5–20 bar）的精密计量。磁力驱动与静态O型圈密封将被泵送介质与外部隔离，可防止泄漏，适用于对流体敏感或有危害性的工况。

主要特性

• 无脉动的精确输送
  斜齿轮设计与步进电机控制提供连续且高重复性的容积输送，电机输送精度约±0.5%。
• 强吸真空能力
  在低粘度液体中亦能保持稳定输送并实现高压输出，吸入性能可靠。
• 无泄漏
  磁力耦合与静态O型圈隔离确保泵送介质与外界密封分离，防止泄漏。
• 小流量，高精度
  单位转移量小（0.28 ml/rev），配合精确的步进控制可实现精确定位与重复给定。
• 低噪声
  磁力传递扭矩避免机械接触；斜齿轮啮合设计降低摩擦、冲击与振动。

应用 / 描述
MPC010由57步进电机驱动，电机轴与REPM外部磁环耦合以驱动磁力齿轮泵。具有快速的启停/反转响应、最小的步间误差累积和精细定位能力，适用于实验室定量、分析系统、油墨/化学品定量输送、小批量润滑及其他小流量高精度工业应用。

型号规格（型号解析）
泵系列（位置1）：MPC — PTFE 垫片密封
型号/排量（位置2）：010：0.28 ml/rev；最大流量可达1 L/min
泵体（位置3）：A：304；B：316L；C：PPS；可定制其它材质
齿轮/轴（位置4）：A：PEEK 齿轮 + 316L 轴；B：PEEK 齿轮 + 陶瓷轴；其它可选项
进出口螺纹（位置5）：A：G1/8；B：G1/4；支持其它螺纹
电机（位置6）：C：SM（步进电机）
电压（位置7）：24V
功率（位置8）：/（未指定）

技术参数
型号：MPC010BAAC24V/
介质粘度：0–1000 cP
介质温度：-40°C 至 100°C
压差（示例）：3 Bar（视具体型号而定）
进气真空度：可达 -0.85 Bar
电机类型：57SM（步进）
电机转速：100–800 rpm

性能与资料
性能曲线、流量/压力图和尺寸/爆炸图可在产品页面以图片和数据表形式下载查看。

技术规格

• 排量：0.28 ml/rev（MPC010）
• 建议流量范围：10–700 ml/min；型号最大流量可达1 L/min
• 压力能力：视配置适用于0.5–20 bar；示例型号额定3 Bar
• 最大介质粘度：可达1000 cP
• 介质温度范围：-40°C 至 100°C
• 吸入能力：可达 -0.85 Bar
• 电机：57 步进电机（57SM），转速范围100–800 rpm
• 泵体材质：304 (A)、316L (B)、PPS (C)
• 齿轮/轴选项：PEEK 齿轮配 316L 或 陶瓷 轴
• 进出口螺纹选项：G1/8 (A) 或 G1/4 (B)
