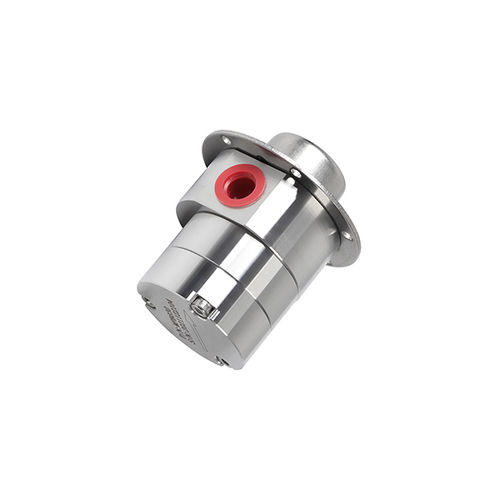

齿轮泵 MPB030

用于化学品磁力驱动固定式

概述
MPB030 微型磁力驱动齿轮泵采用磁耦合实现完全封闭的泵腔。实现几乎无脉动、无泄漏的流体输送，噪音低、体积紧凑。适用于要求约1.5–3 L/min 流量和0.5–18 bar 差压的工况。

主要特点

• 无脉动的高精度输送
  斜齿轮结构提供连续且精确的流体输送；配合伺服或步进驱动，输送精度可达±0.5%。
• 强吸力与压力稳定
  可实现高且稳定的输送压力，对低粘度液体也有良好输送能力。
• 无泄漏运行
  磁力驱动配合静态O型圈密封，将介质与外部隔离，防止泄漏。
• 低噪音传递
  扭矩通过磁耦合传递，斜齿轮平稳啮合，减少摩擦、冲击与振动。
• 使用寿命长
  精密制造与合理材料选择延长了运行寿命。

材料与应用
MPB030 系列采用 PEEK 材质齿轮，泵体与轴可选 316L 不锈钢、304、PPS 或其他定制材料。密封材料：静态 O 型圈（FKM 或 PTFE）。FKM 具有更好的耐磨和耐高温性；PTFE 具有更强的耐酸碱与耐腐蚀性。传动采用内/外磁耦合，实现无泄漏输送。适用场景：精密微量传输、定量加注、润滑、喷涂、分配、取样、编码、增压、循环、涂层、喷漆和计量系统等。

型号说明（表）
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - 泵系列：MPB：橡胶O型圈密封
2 - 型号/排量：030：0.90 ml/rev；最大流量 3 L/min
3 - 泵体材质：A: 304；B: 316L；C: PPS；可定制
4 - 齿轮/轴：A: PEEK 齿轮 + 316L 轴；B: PEEK 齿轮 + 陶瓷轴；可定制
5 - 进出口螺纹：A: G1/8；B: G1/4；C: G3/8；D: G1/2；E: 定制

技术参数（表）
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

爆炸图零件（节选）
1 - 内六角螺钉 *3
2 - 前端盖
3 - 密封圈 1
4 - 销 *2
5 - 主动齿轮
6 - 从动齿轮
7 - 泵腔
8 - 轴套 *6
9 - 本体
10 - 密封圈 2
11 - 内部磁钢
12 - 屏蔽壳
13 - 安装板
14 - 沉头螺钉 M3*6

特性 / 技术规格

• 商用型号：MPB030
• 排量：0.90 ml/rev
• 最大流量：最高 3.0 L/min
• 适用差压范围：最高 0–20 bar（MPB030 典型值）
• 粘度范围：0–3000 cps
• 温度范围：-40°C 至 100°C
• 噪音：额定转速下 < 60 dB（MPB030 组 4000 RPM）
• 进气滤网：推荐 400 目
• 进气真空度：-0.85 bar
• 泵体材质：304 / 316L / PPS / 可定制
• 齿轮与轴选项：PEEK 齿轮配 316L 轴或陶瓷轴（可定制）
• 密封材料：静态 O 型圈 FKM 或 PTFE
• 进出口螺纹选项：G1/8, G1/4, G3/8, G1/2 或定制
• 驱动：磁耦合（内/外），实现完全密封、无泄漏运行
